Колеса крановые: назначение и применение

Крановые колеса являются ключевыми элементами ходовой части любого рельсового грузоподъемного оборудования. Они предназначены для обеспечения плавного и безопасного перемещения кранов по подкрановым путям, воспринимая при этом значительные статические и динамические нагрузки от массы самой техники и поднимаемого груза . От качества и правильного выбора колес напрямую зависят срок службы крана, эффективность его работы и безопасность эксплуатации .

Конструкция и типы крановых колес

Каждое крановое колесо конструктивно состоит из двух основных элементов: поверхности катания (беговой дорожки), воспринимающей вертикальную нагрузку, и реборды (направляющего выступа), которая обеспечивает удержание колеса на рельсе и предотвращает боковой сход .

В соответствии с ГОСТ 28648-90 крановые колеса изготавливаются двух основных типов :

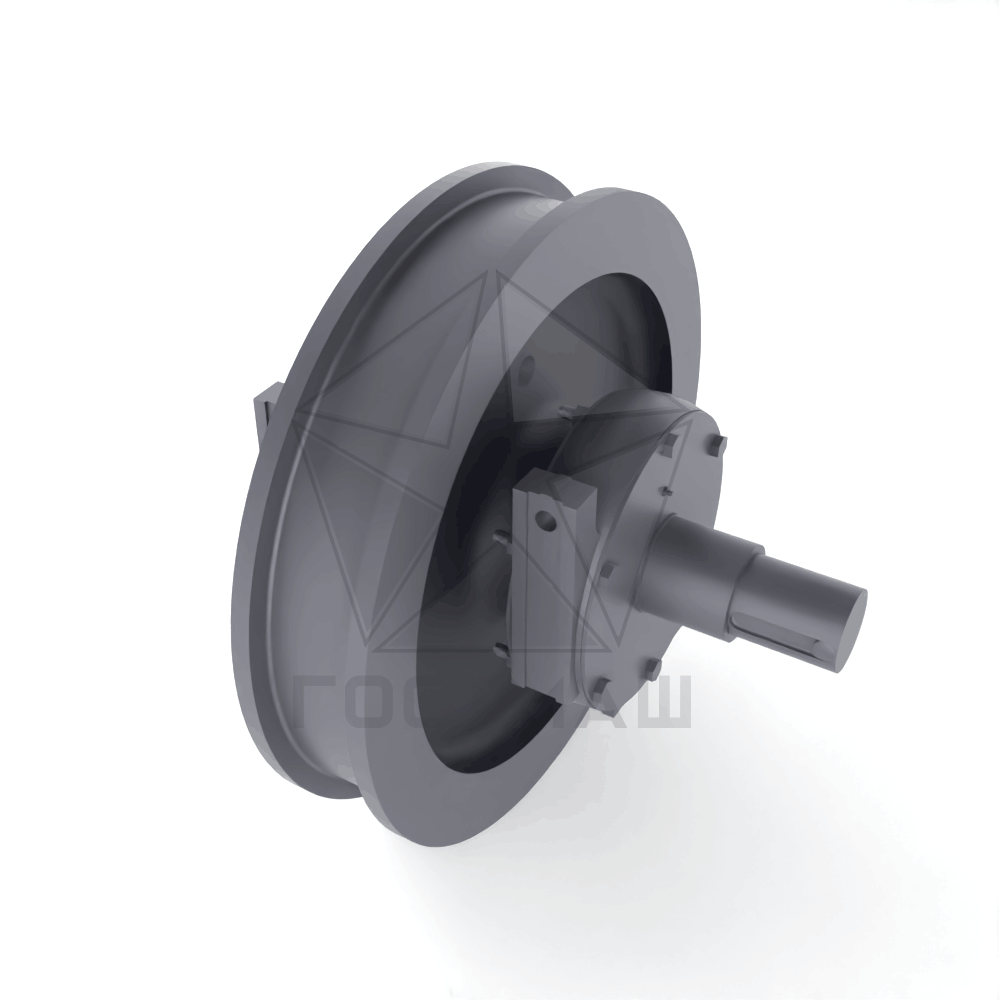

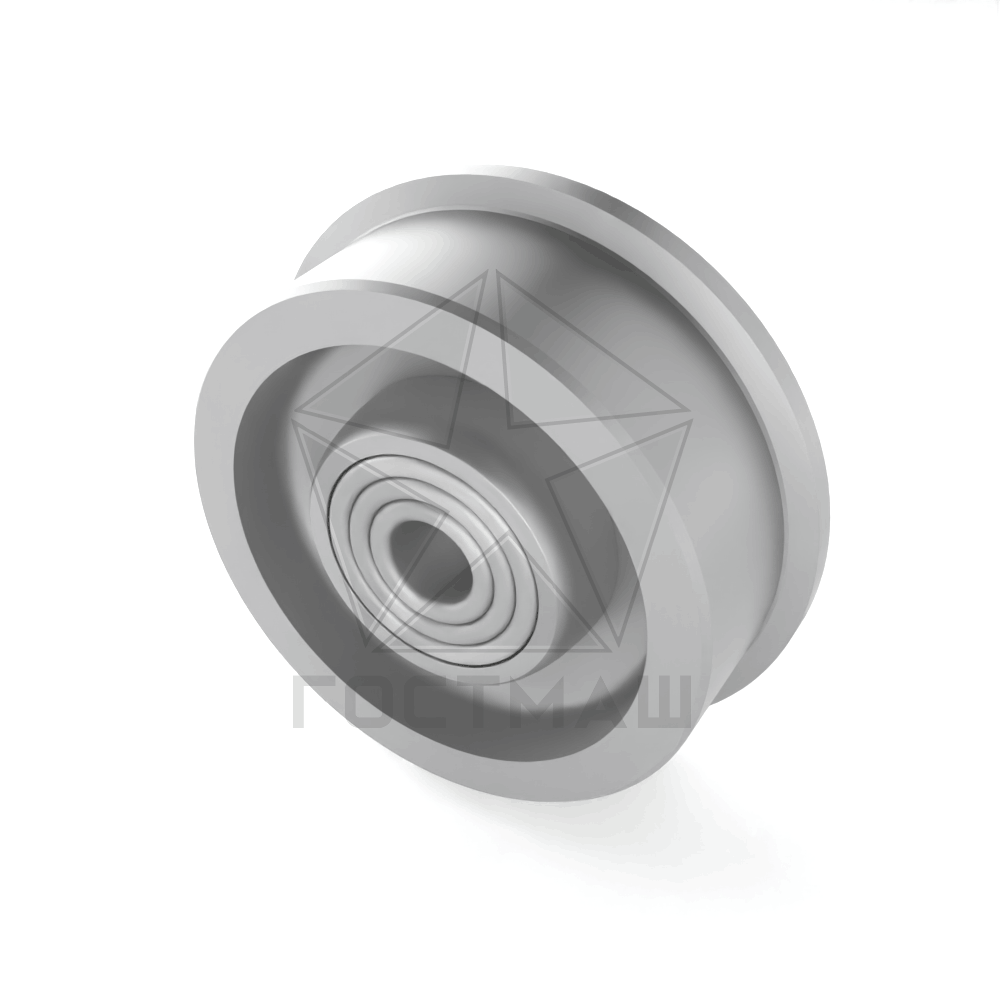

• Колеса двухребордные К2Р — имеют два направляющих выступа с обеих сторон обода. Это наиболее распространенный тип, применяемый в мостовых, козловых и башенных кранах. Двухребордные колеса являются обязательными для башенных кранов независимо от ширины колеи, а также рекомендуются при ширине колеи более 4 метров .

• Колеса одноребордные К1Р — оснащены одним направляющим выступом. Они преимущественно используются в грузовых тележках кранов, а также в случаях, когда ширина колеи не превышает 4 метра и обе нити рельсового пути находятся на одном уровне .

Диаметр поверхности катания крановых колес варьируется от 200 до 1000 мм, ширина — от 60 до 250 мм в зависимости от типоразмера и условий эксплуатации .

Материалы изготовления и технические требования

Крановые колеса изготавливаются из высокопрочных марок стали, преимущественно 65Г или 75 по ГОСТ 14959 . В зависимости от режима работы механизма допускается применение сталей 40Х или 45 при условии соответствия механических характеристик . Заготовки для колес производятся методом ковки или штамповки, что обеспечивает однородность структуры металла и высокую несущую способность .

Критически важным этапом производства является термообработка рабочей поверхности. Поверхность катания и реборды подвергаются закалке ТВЧ или сорбитизации до твердости 320–390 НВ . Глубина закаленного слоя составляет от 10 до 40 мм в зависимости от диаметра колеса, что обеспечивает высокую износостойкость и сопротивление ударным нагрузкам .

Эксплуатация и критерии замены

В процессе эксплуатации крановые колеса подвергаются интенсивному трению о рельсы и являются быстроизнашиваемыми элементами . Контроль состояния колес должен проводиться регулярно. Критериями для замены служат :

• Износ реборд более 50% от первоначальной толщины;

• Уменьшение толщины обода на 15–20%;

• Износ поверхности катания более 1,15% от первоначального диаметра;

• Появление трещин, сколов или раковин на рабочей поверхности.
