Затворы дисковые поворотные межфланцевые ЗДП

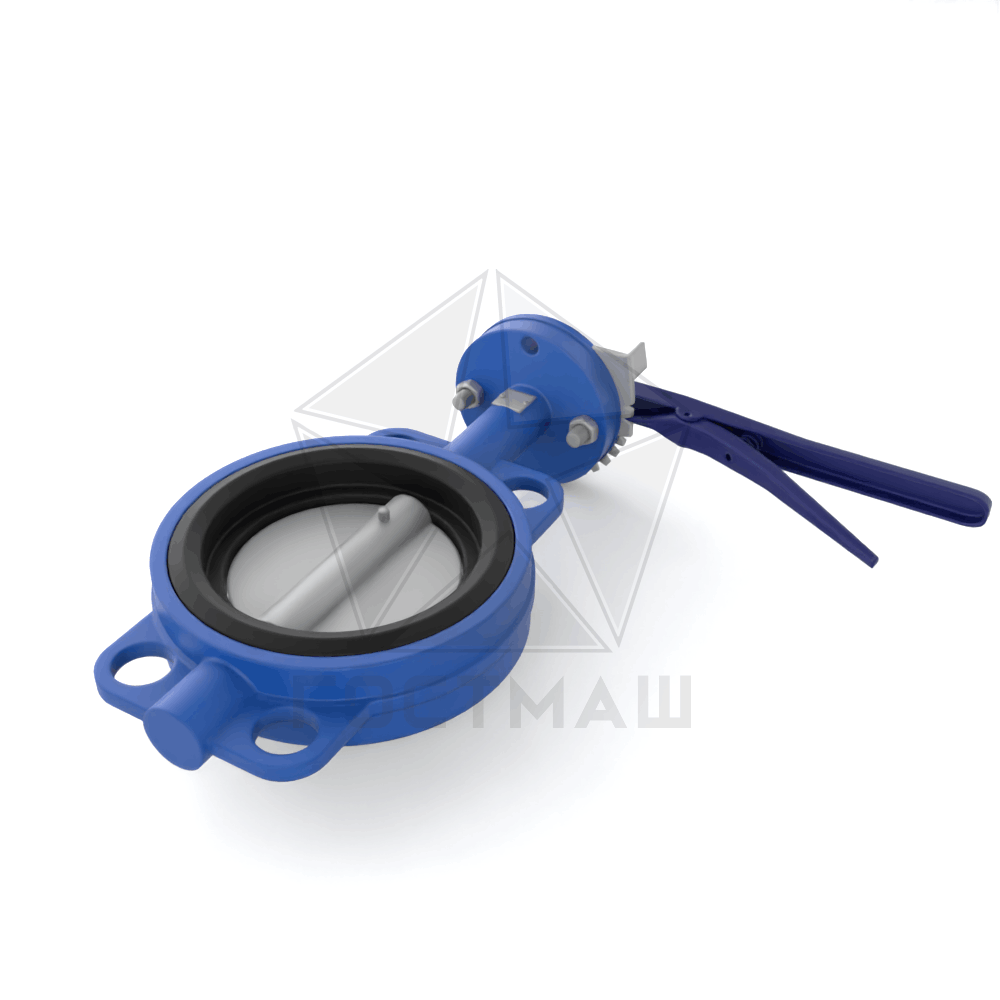

Затвор дисковый поворотный: межфланцевая арматура высокого давления

Представленный изделие представляет собой запорный механизм поворотного типа с центрально расположенным диском, предназначенный для перекрытия потоков рабочей среды в магистральных и технологических трубопроводах. В отличие от клиновых задвижек, данная конструкция обеспечивает более высокую скорость перекрытия за счет поворота запирающего элемента на 90 градусов.

Конструктивные особенности по ГОСТ
Затвор выполнен по межфланцевой схеме монтажа, что исключает необходимость в ответных приварных фланцах и сокращает монтажное пространство. Корпус изделия — цельно литой из высокопрочного чугуна марки ВЧШГ (сфероидальный графит) либо нержавеющей стали 12Х18Н10Т. Уплотнительное седло изготовлено из пероксидного каучука EPDM или PTFE (фторопласт), что допускает эксплуатацию в диапазоне температур от -40°C до +130°C в зависимости от версии.

Принцип действия и гидравлика
При вращении шпинделя диск совершает возвратно-вращательное движение. В открытом положении диск становится параллельным оси потока, создавая минимальное гидравлическое сопротивление (коэффициент сопротивления ζ не превышает 0,5). Герметичность класса «А» (по ГОСТ 9544) обеспечивается эксцентриковым прижатием диска к эластичному седлу в момент закрытия, что исключает трение в финальной фазе движения и продлевает ресурс до 50 000 циклов.

Области применения
Рекомендован для систем водоснабжения (в т.ч. питьевого), вентиляции, кондиционирования, а также для нейтральных газов и нефтепродуктов. Не предназначен для вакуумных сред выше 10^-5 мм.рт.ст. без специальной доработки.

Параметры заказа:

• Ду (условный проход): от 50 до 1200 мм.

• Ру (давление): до 16 атм (PN10/16).

• Присоединение: межфланцевое по ГОСТ 12815-80.

• Управление: ручка-бабочка, червячный редуктор или электропривод (по ТЗ).

Затвор полностью взаимозаменяем с импортными аналогами серий Bray и АDM по присоединительным размерам. Поставка осуществляется с паспортом и сертификатом на антикоррозийное порошковое покрытие RAL 5010.
