Вентили стальные 15с22нж
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
Вентили стальные 15с22нж: запорная арматура для промышленных трубопроводов
Назначение и история разработки
Вентили 15с22нж относятся к категории запорной трубопроводной арматуры и разрабатывались для оснащения промышленных магистралей, транспортирующих неагрессивные среды. Основная задача изделия — полное перекрытие потока рабочей среды: воды, пара, газа, жидких нефтепродуктов. Конструкция исключает возможность регулирования — золотник должен находиться только в крайних положениях «открыто» или «закрыто» .
Конструктивные особенности

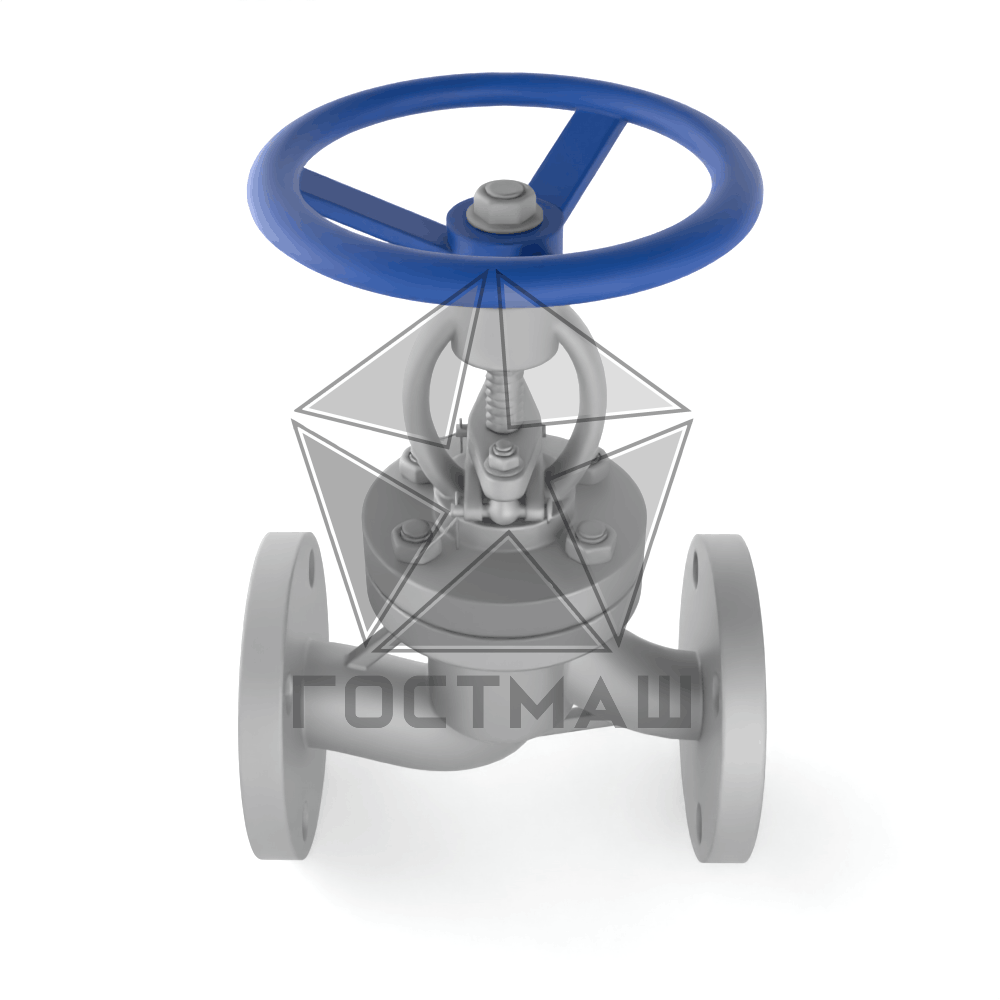

Изделие представляет собой фланцевый вентиль сальникового типа. Корпус и крышка выполняются из литых углеродистых сталей марок 20Л-25Л . Шпиндель и золотник изготавливаются из нержавеющей стали 20Х13 с наплавкой уплотнительных поверхностей коррозионностойким материалом 08Х20Н9Г7Т . Уплотнение шпинделя — сальниковое, с набивкой из терморасширенного графита (ТРГ) . Между крышкой и корпусом устанавливается паронитовая прокладка .
Управление осуществляется вручную посредством литого стального маховика . Рабочая среда подаётся под золотник — направление движения указано стрелкой на корпусе .
Технические характеристики и применение
Вентили рассчитаны на условное давление до 4,0 МПа (40 кгс/см²) и диаметры условного прохода от 10 до 200 мм . Температурный диапазон рабочей среды составляет от -40°С до +425°С . Изделия выпускаются в климатическом исполнении У1 и ХЛ1, что позволяет эксплуатировать их в различных регионах . Назначенный срок службы достигает 30 лет .
