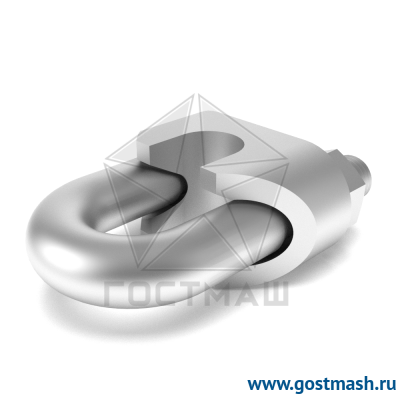

Зажим канатный 40мм ОСТ 24.090.51-86 исп.1

Зажим канатный ОСТ 24.090.51-86 исполнение 1 – со скосом боковых поверхностей

История разработки и назначение

ОСТ 24.090.51-86 был утверждён Министерством тяжелого и транспортного машиностроения СССР в ноябре 1986 года и введён в действие с 1 января 1987 года . Данный отраслевой стандарт разрабатывался для оснащения грузоподъёмных кранов и такелажных приспособлений. Зажимы предназначены для закрепления концов стальных канатов, используемых в качестве грузовых, стреловых, вантовых, несущих, тяговых, а также для оснастки стропов в климатическом исполнении У и ХЛ .

Конструктивные особенности исполнения 1

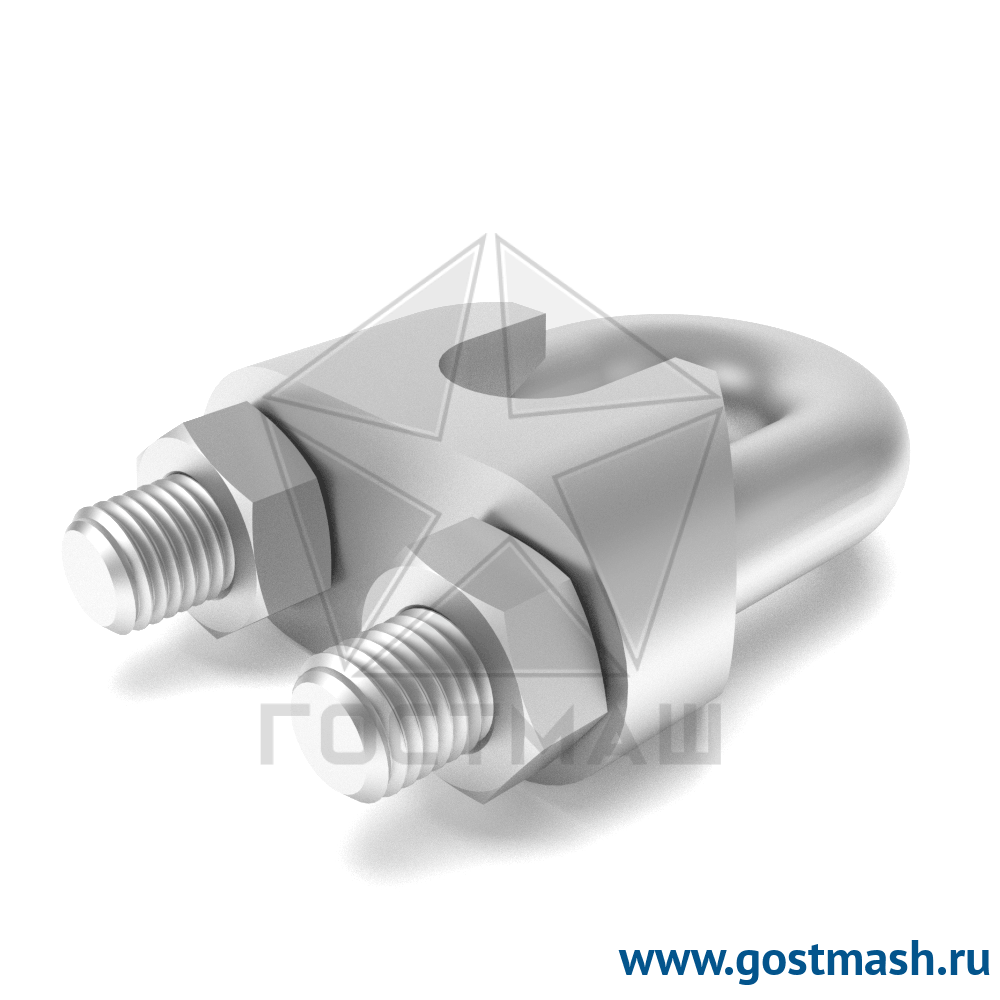

Исполнение 1 данного стандарта отличается наличием скоса боковых поверхностей прижимной колодки . Такая геометрия обеспечивает более равномерное распределение нагрузки на канат и снижает риск его деформации в зоне фиксации. Конструктивно зажим выполнен в форме U-образной скобы с резьбовыми концами и литой прижимной колодки, имеющей характерный скос.

Зажимы изготавливаются из конструкционных сталей марок Ст3, 20, 25, 30, 35 и 09Г2. Для климатического исполнения ХЛ применяется сталь 09Г2С, гарантирующая работоспособность при низких температурах. Все изделия имеют защитное цинковое покрытие, предохраняющее от коррозии при эксплуатации на открытом воздухе .

Технические особенности и монтаж

Зажимы ОСТ 24.090.51-86 исполнение 1 выпускаются для канатов диаметром от 4 до 63 мм . Это многоразовые изделия, используемые для сращивания тросов и формирования петель. Монтаж производится стандартным слесарным инструментом. Количество зажимов в узле зависит от диаметра каната и может составлять от трёх до шести штук, что обеспечивает надёжность соединения при эксплуатации в составе грузоподъёмных механизмов .
