Зажим канатный DIN 741
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
Зажимы для троса DIN 741
Зажим DIN 741 - винтовой канатный зажим легкого исполнения для фиксации свободного конца стального троса, формирования петли и выполнения разъемных концевых соединений. Конструкция включает U-образную резьбовую скобу, прижимное основание и две гайки.
В каталоге ГОСТМАШ представлены оцинкованные канатные зажимы DIN 741 для троса диаметром от 5 до 40 мм. Выберите нужный типоразмер в товарных карточках выше - актуальная цена и наличие указаны для каждой позиции.
Что такое канатный зажим DIN 741
Канатный зажим DIN 741 используют там, где необходимо закрепить свободный конец металлического троса, сформировать концевую петлю или получить соединение, которое при необходимости можно разобрать. В продаже такое изделие также встречается под названиями тросовый зажим DIN 741, винтовой зажим для троса и разговорным названием «слоник».
Зажим относится к изделиям легкого исполнения. При затягивании двух гаек U-образная скоба и прижимное основание обжимают две ветви каната и удерживают их относительно друг друга. Цинковое покрытие стальных деталей снижает риск коррозии при эксплуатации во влажной среде и на открытом воздухе.

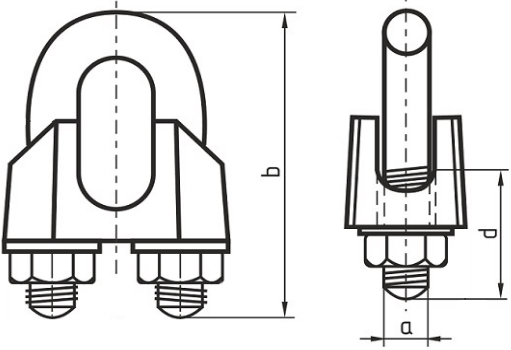

Размеры и характеристики зажимов DIN 741
Основной параметр при выборе - диаметр троса. В каталоге представлены зажимы для стальных канатов 5, 6, 8, 10, 13, 16, 19, 22, 26, 30, 34 и 40 мм. Размер резьбы болта является отдельной характеристикой и не заменяет обозначение диаметра каната.
| Для троса, мм | Резьба болта | Длина болта, мм | Длина резьбы, мм | Вес, кг |
|---|---|---|---|---|
| 5 | М5 | 24 | 13 | 0,015 |
| 6 | М5 | 28 | 15 | 0,019 |
| 8 | М6 | 34 | 19 | 0,032 |
| 10 | М8 | 42 | 22 | 0,066 |
| 13 | М10 | 55 | 30 | 0,125 |
| 16 | М12 | 63 | 33 | 0,205 |
| 19 | М12 | 75 | 38 | 0,308 |
| 22 | М14 | 85 | 44 | 0,357 |
| 26 | М16 | 95 | 45 | 0,569 |
| 30 | М16 | 110 | 50 | 0,618 |
| 34 | М16 | 120 | 55 | 0,868 |
| 40 | М16 | 140 | 60 | 1,09 |
Значения приведены по характеристикам товарных позиций каталога. Для ответственного проектирования и монтажа параметры конкретного изделия следует дополнительно сверять с его технической документацией.
Как подобрать зажим DIN 741 по диаметру троса
Номинальный размер зажима подбирают прежде всего по наружному диаметру каната. Например, для стального троса диаметром 10 мм выбирают зажим DIN 741 на 10 мм. Обозначение М8 в характеристиках такого изделия относится к резьбе U-образной скобы, а не к диаметру троса.
Где применяют зажимы DIN 741
Зажим для стального троса DIN 741 подходит для концевых и вспомогательных соединений с невысокими требованиями. Его задача - зафиксировать свободную ветвь каната относительно рабочей части и сформировать компактный разъемный узел.
Для защиты внутренней части петли от интенсивного перегиба и истирания вместе с зажимами могут применяться коуши для стальных канатов.
Как правильно установить зажим DIN 741
Надежность соединения зависит не только от размера зажима, но и от его ориентации на канате, количества элементов и равномерности затяжки. Общая последовательность монтажа выглядит следующим образом.
Подберите размер
Зажим должен соответствовать наружному диаметру стального троса.
Сформируйте петлю
Отведите свободный конец каната назад вдоль рабочей ветви. При использовании коуша уложите трос по его ручью.
Правильно расположите зажим
Прижимное основание располагают со стороны нагруженной рабочей ветви каната, а U-образную скобу - со стороны свободного конца.
Установите остальные зажимы
Количество зажимов и расстояние между ними выбирайте по диаметру каната и инструкции изготовителя. При петле с коушем первый зажим располагают рядом с коушем.
Равномерно затяните гайки
Подтягивайте обе гайки последовательно, без заметного перекоса основания и чрезмерной деформации каната.
Проверьте соединение
После монтажа проконтролируйте расположение деталей, состояние каната и затяжку гаек. При эксплуатации соединение следует периодически осматривать.
DIN 741 и DIN 1142 - в чем разница
Оба типа относятся к винтовым канатным зажимам с U-образной скобой, однако их конструктивное исполнение различается. DIN 741 традиционно относят к легкой серии, а DIN 1142 - к более массивному исполнению. Выбирать зажим только по внешнему сходству или диаметру троса недостаточно - необходимо учитывать требования конкретного соединения.
| Параметр | DIN 741 | DIN 1142 |
|---|---|---|
| Исполнение | Легкое | Более массивное |
| Конструкция | U-образная скоба, основание, 2 гайки | U-образная скоба, усиленное основание, 2 гайки |
| Типичный выбор | Соединения с невысокими требованиями | Когда требуется более массивная конструкция |
| Ответственные соединения | Не определяются только маркировкой DIN 741 | Не определяются только маркировкой DIN 1142 |
Посмотреть ассортимент канатных зажимов DIN 1142 можно в отдельном разделе каталога.
Если соединение связано с безопасностью, выбор должен выполняться по актуальной технической документации и применимым нормативным требованиям, а не только по историческому обозначению DIN.
Что означает обозначение DIN 741
DIN 741:1972-07 - немецкий стандарт, описывавший зажимы для свободных концов стальных канатов при невысоких требованиях к соединению. В настоящее время этот стандарт имеет статус отмененного, однако обозначение DIN 741 продолжает широко использоваться в товарных каталогах как привычное название данного типа и размерного ряда канатных зажимов.
Поэтому наличие маркировки DIN 741 следует воспринимать прежде всего как указание на конструктивное исполнение изделия. Для проектирования ответственного узла необходимо дополнительно учитывать техническую документацию производителя, характеристики каната, условия эксплуатации и действующие требования к конкретной системе.
Купить зажимы для троса DIN 741
В каталоге ГОСТМАШ представлены оцинкованные тросовые зажимы DIN 741 различных типоразмеров. Актуальные цены, наличие и возможность заказа указаны в товарных карточках выше на странице.
Если вы не уверены в типоразмере, сообщите менеджеру диаметр троса и условия будущего соединения - это поможет подобрать подходящий вариант.
