Зажим винтовой канатный DIN 1142
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
Зажимы канатные DIN 1142
Зажим канатный DIN 1142 - усиленный винтовой зажим U-образной конструкции для фиксации стальных канатов, формирования концевых петель и выполнения разъёмных канатных соединений. Зажим состоит из U-образной резьбовой скобы, прижимной колодки и двух гаек, которые обеспечивают механический прижим участков каната.
В каталоге представлены зажимы DIN 1142 для канатов диаметром от 5 до 40 мм. При подборе в первую очередь учитывают фактический диаметр стального каната, соответствующий ему типоразмер зажима, резьбу U-болта и требования к конкретному соединению. Актуальные цены и наличие указаны в товарных позициях на странице.
Что представляет собой зажим DIN 1142
DIN 1142 относится к винтовым канатным зажимам с U-образной скобой. Такое исполнение используют для получения механического соединения двух параллельно расположенных участков стального каната. В товарной номенклатуре этот тип также встречается под названиями зажим для троса DIN 1142, тросовый зажим, усиленный канатный зажим, винтовой зажим для каната.
Для чего применяют зажимы DIN 1142
Основная задача канатного зажима - зафиксировать два участка стального троса без сварки и опрессовки. Благодаря разъёмной винтовой конструкции соединение можно собрать непосредственно на месте монтажа, а при необходимости разобрать или обслужить.
Как подобрать зажим DIN 1142 по диаметру каната
Основной параметр выбора - диаметр стального каната. Номинальный размер зажима должен соответствовать диаметру каната, для которого он предназначен. Например, для стального каната диаметром 10 мм выбирают соответствующий типоразмер DIN 1142 10 мм.
Размеры и характеристики зажимов DIN 1142

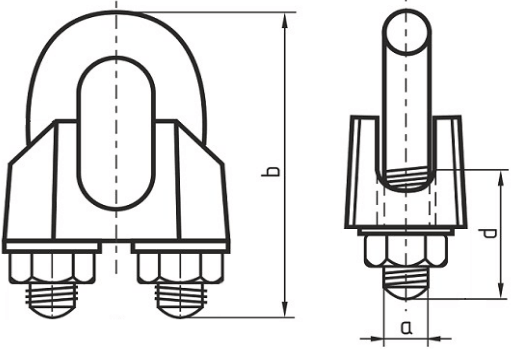

В линейке представлены винтовые канатные зажимы DIN 1142 для троса от 5 до 40 мм. По мере увеличения типоразмера изменяются диаметр резьбы, длина U-болта и масса изделия. Таблица помогает быстро сопоставить требуемый размер с основными характеристиками.
| Размер для каната | Артикул | Резьба U-болта | Длина болта b, мм | Длина резьбы d, мм | Масса, кг |
|---|---|---|---|---|---|
| 5 мм | 0901010010 | М5 | 25 | 13 | 0,021 |
| 6 мм | 0901010011 | М6 | 32 | 17 | 0,04 |
| 8 мм | 0901010012 | М8 | 41 | 20 | 0,082 |
| 10 мм | 0901010001 | М8 | 46 | 24 | 0,092 |
| 13 мм | 0901010002 | М12 | 64 | 30 | 0,275 |
| 16 мм | 0901010003 | М14 | 76 | 35 | 0,43 |
| 19 мм | 0901010004 | М14 | 83 | 36 | 0,49 |
| 22 мм | 0901010005 | М16 | 96 | 40 | 0,68 |
| 26 мм | 0901010006 | М20 | 111 | 50 | 1,17 |
| 30 мм | 0901010007 | М20 | 127 | 55 | 1,4 |
| 34 мм | 0901010008 | М22 | 141 | 60 | 2,13 |
| 40 мм | 0901010009 | М24 | 159 | 65 | 2,68 |
На мобильных устройствах таблицу можно прокручивать по горизонтали. Для окончательного подбора учитывайте характеристики конкретной товарной позиции и фактический диаметр используемого каната.
DIN 1142 и DIN EN 13411-5 - что означает обозначение
Обозначение DIN 1142 по-прежнему широко используется в каталогах крепежа и такелажной продукции для идентификации соответствующего типа U-образных канатных зажимов. При этом сам стандарт DIN 1142:1982-01 имеет статус отменённого.
Его последующей нормативной базой стал DIN EN 13411-5, посвящённый концевым соединениям стальных проволочных канатов с применением U-образных канатных зажимов. Поэтому при проектировании ответственных узлов следует учитывать не только привычное торговое обозначение DIN 1142, но и актуальные требования нормативной документации, паспорт и сведения производителя конкретного изделия.
Чем DIN 1142 отличается от DIN 741
Оба типа относятся к U-образным винтовым зажимам для стального троса, однако это не одинаковые исполнения. DIN 1142 традиционно рассматривается как более тяжёлое и усиленное исполнение с более массивной прижимной частью. DIN 741 относится к более лёгкой конструкции и применяется для менее ответственных канатных соединений в соответствии с требованиями к конкретному изделию.
| Параметр | DIN 1142 | DIN 741 |
|---|---|---|
| Тип конструкции | U-образный винтовой зажим | U-образный винтовой зажим |
| Исполнение | Более массивное, усиленное | Более лёгкое |
| Выбор размера | По диаметру каната | По диаметру каната |
| Выбор исполнения | По требованиям к соединению и технической документации | Для соответствующих менее ответственных соединений |
Если требуется более лёгкое исполнение, можно посмотреть канатные зажимы DIN 741. Для ответственного узла тип крепления выбирают не только по внешнему сходству изделия, а по расчёту и требованиям применимой документации.
Как устанавливать канатные зажимы DIN 1142
Надёжность канатного соединения зависит не только от размера самого зажима, но и от правильной схемы монтажа. Количество зажимов, расстояние между ними и момент затяжки гаек должны определяться для конкретного диаметра каната и исполнения изделия по применимой нормативной и технической документации.
Что учитывать перед выбором
Частые вопросы о зажимах DIN 1142
Зажимы DIN 1142 для стальных канатов 5-40 мм
В каталоге ГОСТМАШ можно подобрать винтовой канатный зажим DIN 1142 по диаметру троса, резьбе U-болта и габаритным параметрам. Доступны размеры 5, 6, 8, 10, 13, 16, 19, 22, 26, 30, 34 и 40 мм.
Для каждого типоразмера на странице указаны актуальная цена, наличие и основные характеристики. При подборе зажимов для ответственного канатного соединения дополнительно учитывайте требования проекта, условия эксплуатации и техническую документацию на изделие.
