Шкивы тормозные крановые: назначение и применение
Тормозной шкив является ключевым элементом тормозной системы грузоподъемного оборудования, обеспечивающим надежную остановку и удержание механизмов крана в неподвижном состоянии при отключении электропривода. От состояния шкива напрямую зависят безопасность эксплуатации и точность позиционирования груза.
Устройство и принцип работы

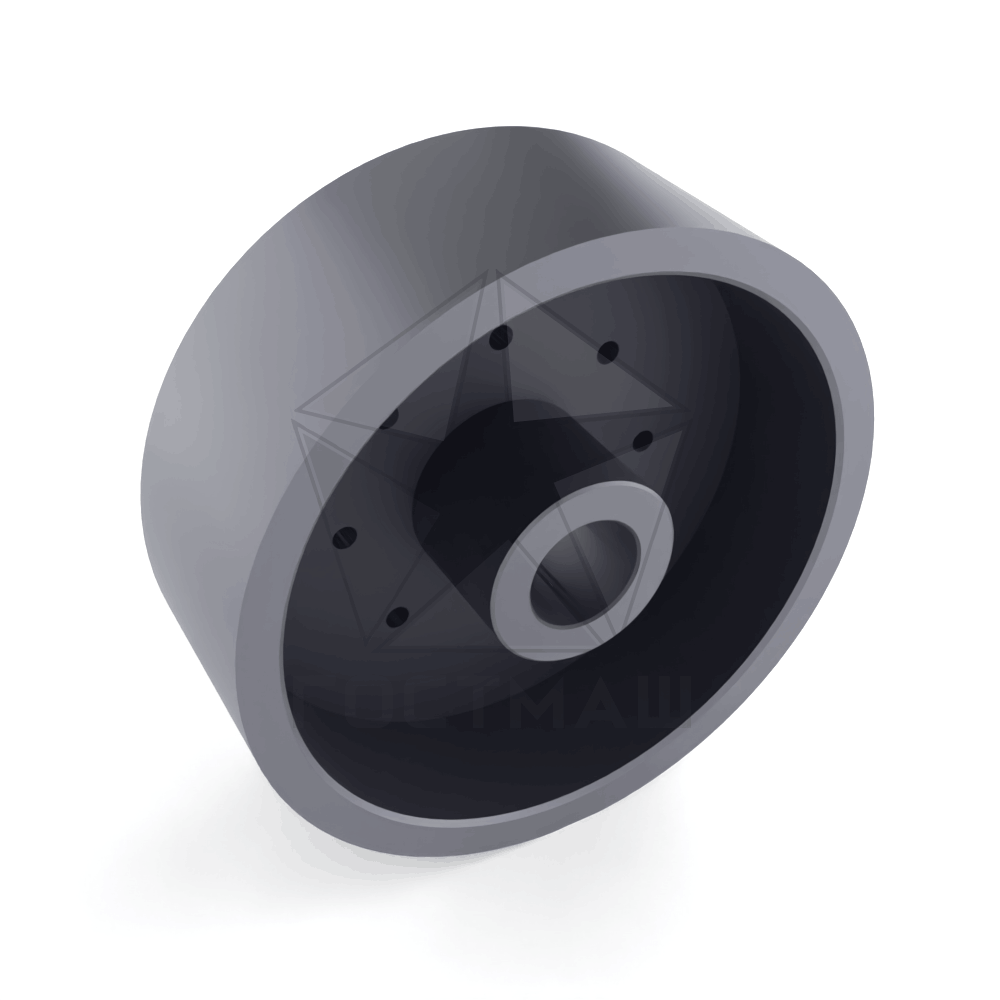

Конструктивно тормозной шкив представляет собой колесо с расширенным ободом, на рабочую поверхность которого при торможении воздействуют тормозные колодки. В крановых механизмах шкив чаще всего используется в составе двухколодочных пружинных тормозов серий ТКГ, ТКП и ТКТ.
Принцип работы основан на силе трения. В обесточенном состоянии пружины прижимают колодки к рабочей поверхности шкива, создавая тормозной момент и надежно фиксируя вал механизма. При включении привода (электрогидравлического толкателя или электромагнита) рычаги разводят колодки, освобождая шкив для вращения.
Конструктивные особенности
Шкивы изготавливаются в соответствии с требованиями ОСТ 24.010.16-73. Монтаж изделия осуществляется на вал методом холодной посадки или с предварительным нагревом. Вал может быть выполнен в цилиндрическом или коническом исполнении, а от проворота шкив защищен шпоночным соединением. При необходимости на шкив может устанавливаться зубчатая полумуфта для подключения дополнительного вала.
Твердость рабочей поверхности после термообработки должна составлять не менее 300 НВ при глубине закаленного слоя 1,5-2,0 мм, что обеспечивает высокую износостойкость. Шероховатость рабочей поверхности шкива не должна превышать 1,6 мкм по ГОСТ 2789.
Критерии замены
Тормозной шкив подлежит обязательной замене в следующих случаях:
- обнаружение трещин или сколов на рабочих либо посадочных поверхностях;
- износ обода более 25% от первоначальной толщины;
- поверхностные дефекты глубиной более 0,3 мм, занимающие свыше 10% рабочей площади;
- восстановление шкива производится в ходе текущего ремонта крановых механизмов.
