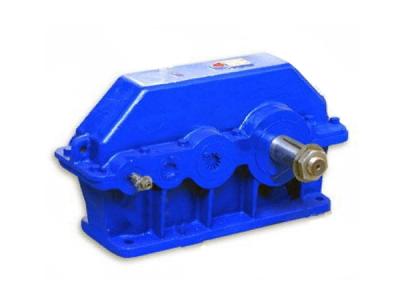

Редуктор Ц3У-400Н
Цена по запросу
Много
Нашли дешевле?
Номинальное передаточное число
- 31,5
- 40
- 50
- 63
- 80
- 100
- 125
- 160
- 200
Вариант сборки
В зависимости от комплектующих и комплектации изделия стоимость может изменяться. Точную стоимость уточняйте у менеджера.
Описание

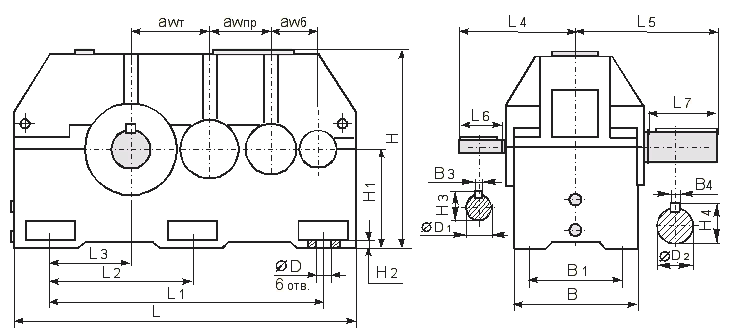

Размеры габаритных и присоединительных размеров редуктора Ц3У-400Н
| awб | awпр | awт | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | B | ØD | ØD1 | ØD2 | H | H1 | H2 | H3 | Н4 | B1 | B3 | B4 |
| 160 | 250 | 400 | 1410 | 1070 | 535 | 280 | 340 | 500 | 110 | 250 | 420 | 35 | 40k6 | 140m6 | 835 | 425 | 35 | 43 | 148 | 330 | 12 | 36 |
Размеры выходных концов валов редуктора Ц3У-400Н
| a1 | a2 | a3 | a4 | a5 | øa6 | øa7 | a8 | b1 | b2 | b3 | b4 | b5 | øb6 | øb7 | b8 |
| 110 | 82 | 41 | 10 | 38.9 | 35.9 | 40 | 340 | 250 | 200 | 100 | 32 | 137 | 130 | 140 | 500 |
Размеры конца тихоходного вала редуктора Ц3У-400Н в виде части зубчатой муфты
| f | øf1 | øf2 | øf3 | f2 | f2 | f2 | m | z |
| 335 | 150F7 | 180 | 336 | 65 | 40 | 15 | 8 | 40 |
Размеры конца тихоходного вала редуктора Ц3У-400Н для подключения приборов и автоматики
| e | øe1 | øe2 | øe3 | øe4 |
| 240 | 140h10 | 75h8 | 55 | M8-7H |
Технические характеристики редуктора Ц3У-400Н
| Передаточные отношения |
31.5; 40; 50; 63; 80; 100; 125; 160; 200; |
|
| Номинальный крутящий момент на тихоходном валу, Н*м |
минимальный |
15 200 |
|
максимальный |
17 000 |
|
| Номинальная передаваемая мощность, кВт |
минимальная |
12 |
|
максимальная |
52 |
|
| Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части |
тихоходного вала, Н |
31 500 |
|
быстроходного вала, Н |
2 500 |
|
| Вариант сборки |
11;12;13;14;15;21;22;23;24;25;31;32;33;34;35 |
|
| Масса, кг не более |
960 |
|
Характеристики
| Тип передачи редуктора | Зубчатые |
| Количество ступеней | Трехступенчатые |
| Тип зубчатых колес | Цилиндрические |
| Межосевое расстояние | 400 |
| Масса не более, кг | 960 |
| КПД | 0,96 |
