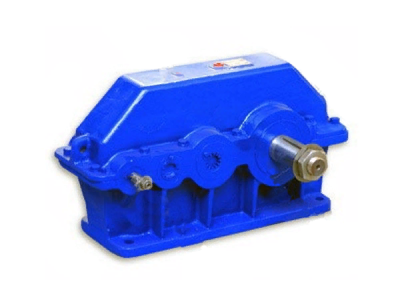

Редуктор Ц3У-160

Редуктор Ц3У-160

Цена по запросу

Много

Нашли дешевле?

Номинальное передаточное число

31,5
40
45
50
56
63
80
100
125
160
200

Вариант сборки

В зависимости от комплектующих и комплектации изделия стоимость может изменяться. Точную стоимость уточняйте у менеджера.

Описание

Размеры габаритных и присоединительных размеров редуктора Ц3У-160

а_w3	а_w2	а_w1	L, не более	L_{1, не более}	l	l₁	l₂	l₃	H, не более	H₁	A	A₁	B	B₁	d	h
																чугунный корпус	алюминиевый корпус

160	100	80	630	530	195	136	160	224	345	170	475	140	206	195	24	24±4	28_-3⁺⁴

Размеры входных и выходных концов валов редуктора Ц3У-160

Вал	d	d₁	d₃	d₄, не более	l	l₁	b	h	t

вх	20	18,2	M12x1,25	40	50	36	4	4	2,5
вых	55	50,9	M36x3,0	88	110	82	14	9	5,5

Размеры выходных валов редуктора Ц3У-160 в виде зубчатой муфты

m	z	b	L	L₁, не менее	k	В	d	d₁
4	40	20	48	20	19	38	72 F7	95 F7

Технические характеристики редуктора Ц3У-160

Номинальные передаточные числа			31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200
Номинальный крутящий момент на выходном валу при длительной работе с постоянной нагрузкой, Нм		непрерывный (Н) ПВ=100%	1250
Номинальный крутящий момент на выходном валу при работе редуктора в повторно-кратковременных режимах, Нм		тяжелый (Т) ПВ=40%	1600
		средний (С) ПВ=25%	2000
		легкий (Л) ПВ=15%	2500
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части вала, Н	входного	непрерывный (Н) ПВ=100%	630
		тяжелый (Т) ПВ=40%	710
		средний (С) ПВ=25%	800
		легкий (Л) ПВ=15%	900
	выходного	непрерывный (Н) ПВ=100%	9000
		тяжелый (Т) ПВ=40%	10000
		средний (С) ПВ=25%	11200
		легкий (Л) ПВ=15%	12500
КПД			0,96
Масса, кг		с чугунным корпусом	110
Масса, кг		с алюминиевым корпусом	64

Характеристики

Тип передачи редуктора	Зубчатые
Количество ступеней	Трехступенчатые
Тип зубчатых колес	Цилиндрические
Межосевое расстояние	160
Масса не более, кг	110
КПД	0,96
