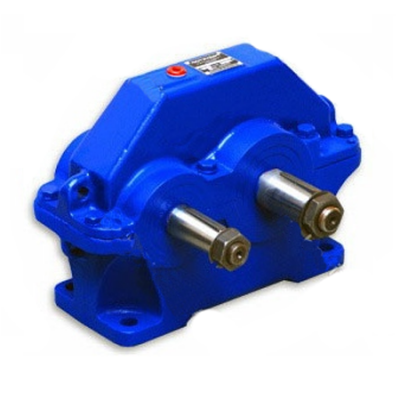

Редуктор ЦУ-250 (1ЦУ-250)
от 0 руб.
Много
Нашли дешевле?
Номинальное передаточное число
- 2
- 2,5
- 3,15
- 4
- 5
- 6,3
Вариант сборки
В зависимости от комплектующих и комплектации изделия стоимость может изменяться. Точную стоимость уточняйте у менеджера.
Описание
Габаритные и присоединительные размеры
Тип | aw | L | L1 | B | H | h | l | l1 | l2 | l3 | H1 | A | A1 | B1 | d |
не более | |||||||||||||||
ЦУ-250 (1ЦУ-250) | 250 | 710 | 615 | 265 | 530 | 40 | 290 | 212 | 280 | 315 | 265 | 545 | 185 | 250 | 28 |
Размеры входных и выходных концов валов
Тип | Вал | d | d1 | d3 | d4 не более | l | l1 | b | h | t |
ЦУ-250 (1ЦУ-250) | вх | 70 | 64,75 | M48x3 | 100 | 140 | 105 | 18 | 14 | 7 |
вых | 90 | 83,5 | M64x4 | 130 | 170 | 130 | 22 | 11 | 9 |
Характеристики
Тип передачи редуктора | Зубчатые |
Количество ступеней | Одноступенчатые |
Тип зубчатых колес | Цилиндрические |
Межосевое расстояние | 250 |
Номинальный крутящий момент, Нм | 5000 (4500 для передаточных чисел 5 и 6,3) |
Номинальная радиальная нагрузка, Н (вх/вых) | 4000 / 9000 |
Масса не более, кг | 210 |
КПД | 0,98 |
