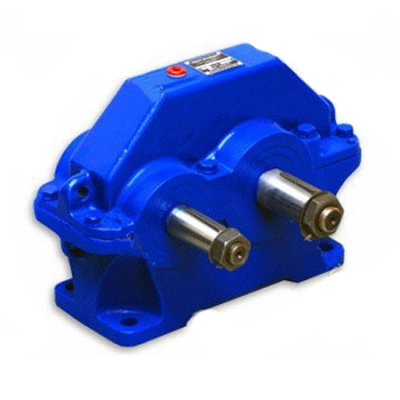

Редуктор ЦУ-100 (1ЦУ-100)
от 0 руб.
Много
Нашли дешевле?
Номинальное передаточное число
- 2
- 2,5
- 3,15
- 4
- 5
- 6,3
Вариант сборки
В зависимости от комплектующих и комплектации изделия стоимость может изменяться. Точную стоимость уточняйте у менеджера.
Описание
Габаритные и присоединительные размеры
|
Тип |
aw |
L |
L1 |
B |
H |
h |
l |
l1 |
l2 |
l3 |
H1 |
A |
A1 |
B1 |
d |
|
не более |
|||||||||||||||
| ЦУ-100 (1ЦУ-100) | 100 | 315 | 265 | 140 | 224 | 22 | 132 | 85 | 136 | 155 | 112 | 224 | 95 | 132 | 15 |
Размеры входных и выходных концов валов
| Тип | Вал | d | d1 | d3 | d4 не более | l | l1 | b | h | t |
| ЦУ-100 (1ЦУ-100) | вх | 25 | 22,9 | M16x1,5 | 45 | 60 | 42 | 5 | 6 | 3 |
| вых | 35 | 32,1 | M20x1,5 | 50 | 80 | 58 | 6 | 5 | 3,5 |
Характеристики
| Тип передачи редуктора | Зубчатые |
| Количество ступеней | Одноступенчатые |
| Тип зубчатых колес | Цилиндрические |
| Межосевое расстояние | 100 |
| Номинальный крутящий момент, Нм | 315 |
| Номинальная радиальная нагрузка, Н (вх/вых) | 630 / 2240 |
| Масса не более, кг | 27 |
| КПД | 0,98 |
