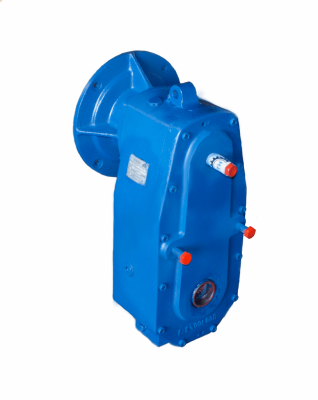

Редуктор В-250ф (Ц3ВКф-250)
от 0 руб.
Много
Нашли дешевле?
Номинальное передаточное число
- 12,5
- 16
- 20
- 25
- 31,5
- 40
- 50
- 63
- 80
- 100
Вариант сборки
В зависимости от комплектующих и комплектации изделия стоимость может изменяться. Точную стоимость уточняйте у менеджера.
Описание
Габаритные и присоединительные размеры редуктора В-250ф (Ц3ВКф-250)
a1 | a2 | a3 | A | B | C | C1 | C2 | D1 | D2 | D3 | D4 | L | L1 | L2 | L3 | L4 | N | N1 |
160 | 200 | 250 | 286 | 80 | 278 | 140 | 372 | 18 | М16 | 30 | 300 | 1023 | 248 | 154 | 38 | 100 | 472 | 200 |
Размеры входного вала редуктора В-250ф (Ц3ВКф-250) в виде зубчатой муфты
D | D1 | l1 | l2 | l3 | m | z | De1 | B | R | dH7 | d | l | b p9 | h |
250H8 | 350 | 112 | 6 | 15 | 2.5 | 38 | 100 | 15 | 245 | 45 | 65 | 44 | 14 | 48,5 |
Размеры выходного полого вала редуктора В-250ф (Ц3ВКф-250)
l | l1 | l2 | l3 | d | Dxmx9H |
286 | 43 | 70 | 60 | 105 | 100x2,5 |
Технические характеристики редуктора В-250ф (Ц3ВКф-250)
Номинальные передаточные отношения, U | 10 | 12,5 | 16 | 20 | 25 | 31,5 | 40 | 50 | 63 | 80 | 100 |
Номинальный крутящий момент на выходном валу, Тном, Нм | - | 7500 | 8000 | 9000 | 10000 | ||||||
КПД, % |
94 |
||||||||||
Масса, кг |
290 |
Характеристики
Тип передачи редуктора | Зубчатые |
Количество ступеней | Трехступенчатые |
Тип зубчатых колес | Цилиндрические |
Межосевое расстояние | 250 |
Масса не более, кг | 290 |
КПД | 0,94 |
