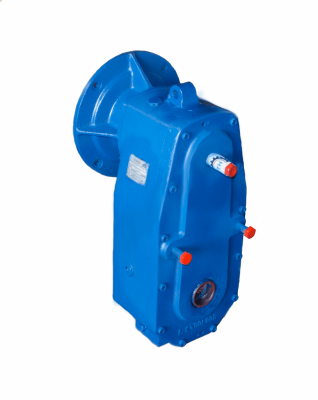

Редуктор В-160ф (Ц3ВКф-160)
от 0 руб.
Много
Нашли дешевле?
Номинальное передаточное число
- 10
- 12,5
- 16
- 20
- 25
- 31,5
- 40
- 50
Вариант сборки
В зависимости от комплектующих и комплектации изделия стоимость может изменяться. Точную стоимость уточняйте у менеджера.
Описание
Габаритные и присоединительные размеры редуктора В-160ф (Ц3ВКф-160)
| a1 | a2 | a3 | A | B | C | C1 | C2 | D1 | D2 | D3 | D4 | L | L1 | L2 | L3 | L4 | N | N1 |
| 100 | 160 | 160 | 236 | 50 | 345 | 234 | 408 | 14 | - | 22 | 265 | 756 | 171 | 138 | 28 | 100 | 304 | 200 |
Размеры входного вала редуктора В-160ф (Ц3ВКф-160) в виде зубчатой муфты
| Тип | D | D1 | l1 | l2 | l3 | m | z | De1 | B | R | dH7 | d | l | b p9 | h |
| 160 (вар.исп. 1) | 230H7 | 300 | 82 | 6 | 11 | 2.5 | 30 | 80 | 12 | 185 | 28 | 45 | 47 | 8 | 30,9 |
| 160 (вар.исп. 2) | 250H7 | 350 | 112 |
Размеры выходного полого вала редуктора В-160ф (Ц3ВКф-160)
| l | l1 | l2 | l3 | d | Dxmx9H |
| 236 | 37 | 42 | 78 | 70 | 65x2 |
Технические характеристики редуктора В-160ф (Ц3ВКф-160)
|
Номинальные передаточные отношения, U |
10 | 12,5 | 16 | 20 | 25 | 31,5 | 40 | 50 | 63 | 80 | 100 |
| Номинальный крутящий момент на выхдном валу, Тном, Нм | 2000 | 2250 | 2500 | - | - | - | |||||
| КПД, % |
94 |
||||||||||
| Масса, кг |
125 |
||||||||||
Характеристики
| Тип передачи редуктора | Зубчатые |
| Количество ступеней | Трехступенчатые |
| Тип зубчатых колес | Цилиндрические |
| Межосевое расстояние | 160 |
| Масса не более, кг | 125 |
| КПД | 0,94 |
