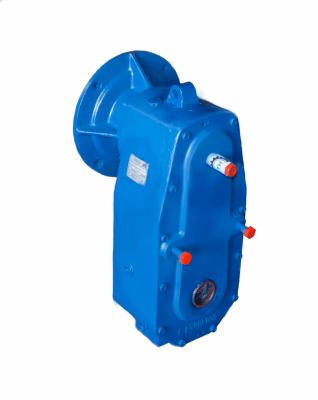

Редуктор В-200 (Ц3ВК-200)
от 0 руб.
Много
Нашли дешевле?
Номинальное передаточное число
- 10
- 12,5
- 16
- 20
- 25
- 31,5
- 40
- 50
- 63
- 80
- 100
Вариант сборки
В зависимости от комплектующих и комплектации изделия стоимость может изменяться. Точную стоимость уточняйте у менеджера.
Описание
Габаритные и присоединительные размеры редуктора В-200 (Ц3ВК-200)
a1 | a2 | a3 | A | B | C | C1 | C2 | D3 | L | L1 | L2 | L3 | L4 | N | N1 |
125 | 160 | 200 | 240 | 60 | 314 | 108 | 402 | 26 | 848 | 210 | 123 | 32,5 | 100 | 392 | 200 |
Размеры входного конического вала редуктора В-200 (Ц3ВК-200)
d | d1 | d4 | l | l1 | b | h | t |
35 | 32,1 | 42 | 80 | 58 | 6 | 5 | 3,5 |
Размеры выходного полого вала редуктора В-200 (Ц3ВК-200)
l | l1 | l2 | l3 | d | Dxmx9H |
240 | 44 | 60 | 32 | 85 | 80x2,5 |
Технические характеристики редуктора В-200 (Ц3ВК-200)
Номинальные передаточные отношения, U | 10 | 12,5 | 16 | 20 | 25 | 31,5 | 40 | 50 | 63 | 80 | 100 |
Номинальный крутящий момент на выхдном валу, Тном, Нм | 3750 | 4000 | 4500 | 5000 | |||||||
КПД, % |
94 |
||||||||||
Масса, кг |
186 |
Характеристики
Тип передачи редуктора | Зубчатые |
Количество ступеней | Трехступенчатые |
Тип зубчатых колес | Цилиндрические |
Межосевое расстояние | 200 |
Масса не более, кг | 186 |
КПД | 0,94 |
