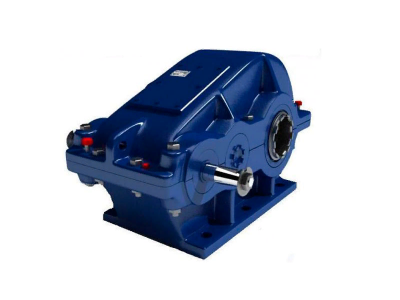

Редуктор Ц2-650

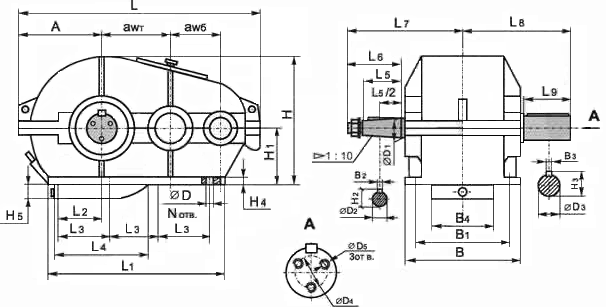

Габаритные и присоединительные размеры редуктора Ц2-650
awб | awт | А | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | N | B | B1 | B2 | B3 | B4 | H | H1 | H2 | H3 | H4 | H5 | øD | øD1 | øD2 | øD3 | øD4 | øD5 |
250 | 400 | 443 | 1270 | 910 | 190 | 260 | 460 | 105 | 140 | 480 | 510 | 200 | 8 | 560 | 470 | 18 | 36 | 280 | 695 | 315 | 68,75 | 152 | 36 | 95 | 38 | 70 | 64,75 | 140m6 | 80 | М12-7Н |
Размеры конических валов редуктора Ц2-650
b1 | b2 | b3 | b4 | b5 | øb6 | øb7 | b8 | øb9 |
250 | 200 | 100 | 32 | 137 | 130 | 140 | 550 | М100x4 |
Размеры выходного вала редуктора Ц2-650 в виде части зубчатой муфты
f | øf1 | øf2 | øf3 | f4 | f5 | f6 | m | z |
410 | 160 | 200 | 420 | 70 | 50 | 15 | 10 | 40 |
Размеры конца тихоходного вала редуктора Ц2-650 для присоединения приборов и автоматики
e | øe1 | øe2 | øe3 | øe4 |
295 | 150 | 75 | 55 | M8-7H |
Технические характеристики редуктора Ц2-650
Номинальное передаточное отношение, i |
8 |
10 |
12,5 |
16 |
20 |
25 |
31,5 |
40 |
50 |
|||||
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
Режим работы |
Непрерывный (ПВ 100%) |
15500 |
14500 |
16000 |
15000 |
||||||||
Легкий (ПВ 15%) |
40000 |
43700 |
57500 |
|||||||||||
Средний (ПВ 25%) |
26500 |
25000 |
32500 |
33500 |
||||||||||
Тяжелый (ПВ 40%) |
18000 |
14500 |
15000 |
16000 |
15000 |
|||||||||
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
16,6 (1000) |
25 (1500) |
||||||||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н |
быстроходного |
Режим работы |
Непрерывный |
5500 |
4700 |
3300 |
3100 |
2800 |
2400 |
2100 |
||||
Легкий (ПВ 15%) |
7800 |
7000 |
6500 |
5700 |
5000 |
4500 |
4000 |
|||||||
Средний (ПВ 25%) |
6250 |
5600 |
3600 |
|||||||||||
Тяжелый (ПВ 40%) |
5900 |
4700 |
3400 |
2800 |
2400 |
2100 |
||||||||
тихоходного |
Непрерывный (ПВ 100%) |
30000 |
||||||||||||
Легкий (ПВ 15%) |
50000 |
52000 |
57000 |
|||||||||||
Средний (ПВ 25%) |
40000 |
45000 |
||||||||||||
Тяжелый (ПВ 40%) |
33500 |
30000 |
||||||||||||
Масса, кг |
1170 |
Тип передачи редуктора | Зубчатые |
Количество ступеней | Двухступенчатые |
Тип зубчатых колес | Цилиндрические |
Межосевое расстояние | 650 |
Масса не более, кг | 1170 |
КПД | 0,96 |
