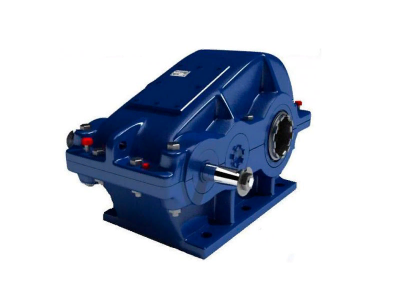

Редуктор Ц2-350
:
Экономия
от 0 руб.
Много
Нашли дешевле?
Номинальное передаточное число
- 8
- 10
- 12,5
- 16
- 20
- 25
- 31,5
- 40
- 50
Вариант сборки
Поделиться
В зависимости от комплектующих и комплектации изделия стоимость может изменяться. Точную стоимость уточняйте у менеджера.
Описание
Габаритные и присоединительные размеры редуктора Ц2-350
aw1 | aw2 | L | L1 | l | l1 | l2 | l3* | H | H1 | h | A | А1 | B | d |
не более | ||||||||||||||
150 | 200 | 700 | 550 | 238 | 100 | 300 | 345 | 409 | 212 | 25 | 400 | 280 | 330 | 26 |
Размеры конических валов редуктора Ц2-350
Вал | d | d1 | d2 | d3 не более | l | l1 | b | t |
входной | 40 | 35.9 | М24х2 | 50 | 110 | 82 | 10 | 38,9 |
выходной | 85 | 78.5 | М56х4 | 105 | 170 | 130 | 20 | 83 |
Размеры цилиндрических выходных валов редуктора Ц2-350
d | l | b | t |
85m6 | 130 | 22 | 93 |
Размеры выходного вала редуктора Ц2-350 в виде части зубчатой муфты
m | z | D | d | d1 | B | b | L до средней плоскости редуктора | L1 | k |
6 | 40 | 252 | 110F8 | 140d11 | 60 | 30 | 230 | 43 | 25 |
Технические характеристики редуктора Ц2-350
Номинальные передаточные отношения, U |
8 | 10 | 12,5 | 16 | 20 | 25 | 31,5 | 40 | 50 | |
Номинальный крутящий момент на выхордном валу Тном, Нм | 1800 | 1600 | ||||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной части вала, Н |
Входной |
2100 |
1900 |
|||||||
Выходной |
10000 |
|||||||||
Масса, Кг |
207 |
Характеристики
Тип передачи редуктора | Зубчатые |
Количество ступеней | Двухступенчатые |
Тип зубчатых колес | Цилиндрические |
Межосевое расстояние | 350 |
Масса не более, кг | 207 |
КПД | 0,96 |
