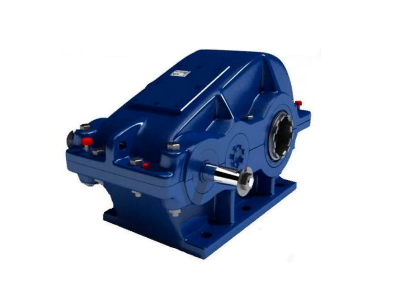

Редуктор Ц2-300
:
Экономия
от 0 руб.
Много
Нашли дешевле?
Номинальное передаточное число
- 8
- 10
- 12,5
- 16
- 20
- 25
- 31,5
- 40
- 50
Вариант сборки
Поделиться
В зависимости от комплектующих и комплектации изделия стоимость может изменяться. Точную стоимость уточняйте у менеджера.
Описание
Габаритные и присоединительные размеры редуктора Ц2-,300
aw1 | aw2 | L | L1 | l | l1 | l2 | l3* | H | H1 | h | A | А1 | B | d |
не более | ||||||||||||||
125 | 175 | 620 | 475 | 215 | 90 | 255 | 300 | 362 | 190 | 22 | 350 | 250 | 300 | 26 |
Размеры конических валов редуктора Ц2-300
Вал | d | d1 | d2 | d3 не более | l | l1 | b | t |
входной | 35 | 32.1 | 80 | 58 | 6 | 34,6 | ||
выходной | 75 | 69.75 | М48х3 | 90 | 140 | 105 | 18 | 73,75 |
Размеры цилиндрических выходных валов редуктора Ц2-300
d | l | b | t |
75m6 | 105 | 20 | 82 |
Размеры выходного вала редуктора Ц2-300 в виде части зубчатой муфты
m | z | D | d | d1 | B | b | L до средней плоскости редуктора | L1 | k |
5 | 40 | 210 | 80F8 | 105d11 | 50 | 25 | 205 | 63 | 22 |
Технические характеристики редуктора Ц2-300
Номинальные передаточные отношения, U | 8 | 10 | 12,5 | 16 | 20 | 25 | 31,5 | 40 | 50 | |
Номинальный крутящий момент на выхордном валу Тном, Нм | 1000 | 1180 | 950 | |||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной части вала, Н |
Входной |
1400 | 1250 | |||||||
Выходной |
8000 |
Характеристики
Тип передачи редуктора | Зубчатые |
Количество ступеней | Двухступенчатые |
Тип зубчатых колес | Цилиндрические |
Межосевое расстояние | 300 |
Масса не более, кг | 150 |
КПД | 0,96 |
