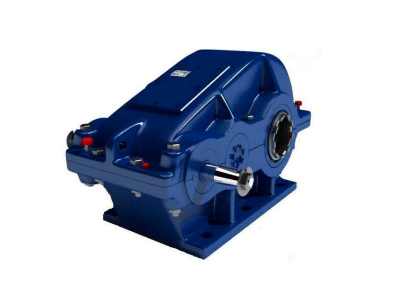

Редуктор Ц2-250
:
Экономия
от 0 руб.
Много
Нашли дешевле?
Номинальное передаточное число
- 8
- 10
- 12,5
- 16
- 20
- 25
- 31,5
- 40
- 50
Вариант сборки
Поделиться
В зависимости от комплектующих и комплектации изделия стоимость может изменяться. Точную стоимость уточняйте у менеджера.
Описание
Габаритные и присоединительные размеры редуктора Ц2-250
aw1 | aw2 | L | L1 | l | l1 | l2 | l3* | H | H1 | h | A | А1 | B | d |
не более | ||||||||||||||
100 | 150 | 515 | 400 | 183 | 75 | 220 | 280 | 310 | 160 | 18 | 285 | 210 | 260 | 22 |
Размеры конических валов редуктора Ц2-250
Вал | ||||||||
d | d1 | d2 | d3 не более | l | l1 | b | t | |
Входной | 30 | 27.1 | М20х1,5 | 42 | 80 | 58 | 5 | 29,1 |
Выходной | 65 | 59.75 | М42х3 | 80 | 140 | 105 | 16 | 63,75 |
Размеры цилиндрических выходных валов редуктора Ц2-250
d | l | b | t |
65m6 | 105 | 18 | 71 |
Размеры выходного вала редуктора Ц2-250 в виде части зубчатой муфты
m | z | D | d | d1 | B | b | L до средней плоскости редуктора | L1 | k |
3,5 | 40 | 147 | 72F8 | 95d11 | 38 | 20 | 180 | 60 | 18 |
Технические характеристики редуктора Ц2-250
Номинальные передаточные отношения, U | 8 | 10 | 12,5 | 16 | 20 | 25 | 31,5 | 40 | 50 | |
Номинальный крутящий момент на выхордном валу Тном, Нм | 750 | 650 | ||||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной части вала, Н |
Входной |
400 |
||||||||
Выходной |
6300 |
Характеристики
Тип передачи редуктора | Зубчатые |
Количество ступеней | Двухступенчатые |
Тип зубчатых колес | Цилиндрические |
Межосевое расстояние | 250 |
Масса не более, кг | 87 |
КПД | 0,96 |
