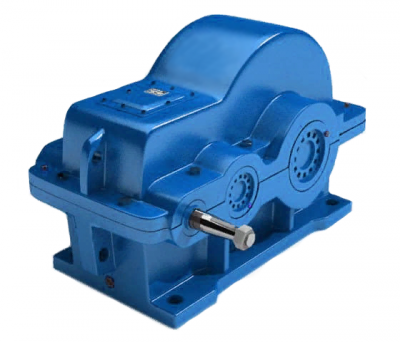

Редуктор РЦД-400
от 0 руб.
Много
Нашли дешевле?
Номинальное передаточное число
- 10
- 16
- 20
- 25
- 31,5
- 40
Вариант сборки
В зависимости от комплектующих и комплектации изделия стоимость может изменяться. Точную стоимость уточняйте у менеджера.
Описание

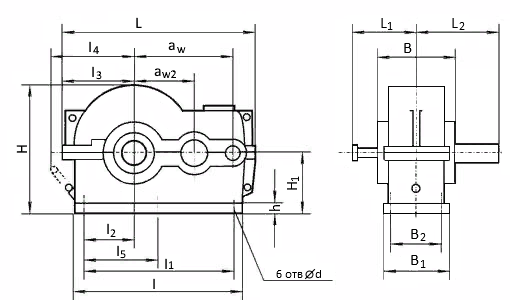

Габаритные и присоединительные размеры редуктора РЦД-400
| Тип редуктора | аw2 | aw | L | L1 | L2 | 1 | 11 | l2 | l3 | l4 | l5 | Н | H1 | h | d | B | B1 | B2 | Масса кг |
| РЦД – 400 | 250 | 400 | 800 | 280 | 335 | 640 | 540 | 190 | 285 | 330 | 270 | 510 | 265 | 28 | 27 | 360 | 360 | 275 | 287 |
Размеры концов входных валов редуктора РЦД-400
| Тип редуктора | d | d1 | d3 | d4 | l | l1 | b | h | t |
| РЦД-400 | 35 | 32,1 | M20x1,5 | 50 | 80 | 58 | 6 | 6 | 3,5 |
Размеры цилиндрических выходных валов редуктора РЦД400
| Тип редуктора | l | d | b | t |
| РЦД – 400 | 130 | 85m6 | 22 | 93 |
Размеры выходных валов в виде зубчатой муфты редуктора РЦД-400
| Тип редуктора | m | z | b | L | L1 | k | В | d F7 | d1 f9 |
| РЦД – 400 | 3 | 56 | 25 | 55 | 16 | 22 | 45 | 90 | 125 |
Размеры выходных полых валов редуктора РЦД-400
Технические характеристики редуктора РЦД-400
| Номинальное передаточное число | 10 | 16 | 20 | 25 | 31,5 | 40 | Максимально допустимая консольная радиальная нагрузка, Н | |||
| Частота вращения вх. вала, об/мин | Режим работы | Крутящий момент на выходном валу редуктора, Нм | Рвхmax | Pвыхmax | ||||||
| 1000 | Средний | 2850 | 2840 | 3170 | 3430 | 3150 | 3450 | 3800 | 23600 | |
| Тяжелый | 2300 | 2020 | 2230 | 2420 | 2250 | 2410 | 3600 | 23400 | ||
| Весьма тяжелый | 2300 | 2020 | 2160 | 2110 | 2000 | 2020 | 3600 | 18000 | ||
| Непрерывный | 2300 | 2020 | 2160 | 2110 | 2000 | 1990 | 2000 | 13800 | ||
| 1500 | Средний | 2580 | 2550 | 2820 | 3050 | 2890 | 3100 | 3800 | 23600 | |
| Тяжелый | 2300 | 2020 | 2160 | 2160 | 2020 | 2200 | 3600 | 23400 | ||
| Весьма тяжелый | 2300 | 2020 | 2160 | 2110 | 2000 | 1990 | 3600 | 18000 | ||
| Непрерывный | 2300 | 2020 | 2160 | 2110 | 2000 | 1990 | 2000 | 13800 | ||
Характеристики
| Тип передачи редуктора | Зубчатые |
| Количество ступеней | Двухступенчатые |
| Тип зубчатых колес | Цилиндрические |
| Межосевое расстояние | 400 |
| Масса не более, кг | 287 |
| КПД | 0,97 |
