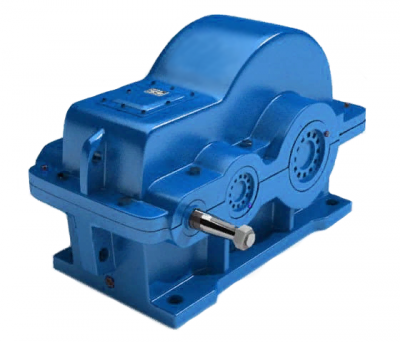

Редуктор РЦД-350
от 0 руб.
Много
Нашли дешевле?
Номинальное передаточное число
- 10
- 16
- 20
- 25
- 31,5
- 40
Вариант сборки
В зависимости от комплектующих и комплектации изделия стоимость может изменяться. Точную стоимость уточняйте у менеджера.
Описание
Габаритные и присоединительные размеры редуктора РЦД-350
Тип редуктора | аw2 | aw | L | L1 | L2 | 1 | 11 | l2 | l3 | l4 | l5 | Н | H1 | h | d | B | B1 | B2 | Масса кг |
РЦД – 350 | 200 | 350 | 700 | 260 | 290 | 545 | 480 | 164 | 235 | 280 | 240 | 410 | 212 | 24 | 23 | 320 | 320 | 255 | 175 |
Размеры концов входных валов редуктора РЦД-350
Тип редуктора | d | d1 | d3 | d4 | l | l1 | b | h | t |
РЦД-350 | 35 | 32,1 | M20x1,5 | 50 | 80 | 58 | 6 | 6 | 3,5 |
Размеры цилиндрических выходных валов редуктора РЦД-350
Тип редуктора | l | d | b | t |
РЦД – 350 | 105 | 65m6 | 18 | 71 |
Размеры выходных валов в виде зубчатой муфты редуктора РЦД-350
Тип редуктора | m | z | b | L | L1 | k | В | d F7 | d1 f9 |
РЦД – 350 | 3 | 56 | 25 | 55 | 16 | 22 | 45 | 90 | 125 |
Размеры выходных полых валов редуктора РЦД-350
Технические характеристики редуктора РЦД-350
Номинальное передаточное число | 10 | 16 | 20 | 25 | 31,5 | 40 | Максимально допустимая консольная радиальная нагрузка, Н | |||
Частота вращения вх. вала, об/мин | Режим работы | Крутящий момент на выходном валу редуктора, Нм | Рвхmax | Pвыхmax | ||||||
1000 | Средний | 2330 | 2340 | 2230 | 2120 | 2120 | 2000 | 3200 | 18000 | |
Тяжелый | 1510 | 1700 | 1710 | 1690 | 1810 | 1810 | 2800 | 1760 | ||
Весьма тяжелый | 1280 | 1440 | 1430 | 1430 | 1530 | 1530 | 2800 | 13400 | ||
Непрерывный | 1200 | 1200 | 1140 | 1080 | 1080 | 1020 | 1800 | 10000 | ||
1500 | Средний | 1900 | 2340 | 2230 | 2120 | 2120 | 2000 | 3200 | 18000 | |
Тяжелый | 1350 | 1530 | 1530 | 1560 | 1640 | 1620 | 2800 | 1760 | ||
Весьма тяжелый | 1200 | 1300 | 1300 | 1320 | 1380 | 1380 | 2800 | 13400 | ||
Непрерывный | 1200 | 1200 | 1140 | 1080 | 1080 | 1020 | 1800 | 10000 |
Характеристики
Тип передачи редуктора | Зубчатые |
Количество ступеней | Двухступенчатые |
Тип зубчатых колес | Цилиндрические |
Межосевое расстояние | 350 |
Масса не более, кг | 175 |
КПД | 0,97 |
