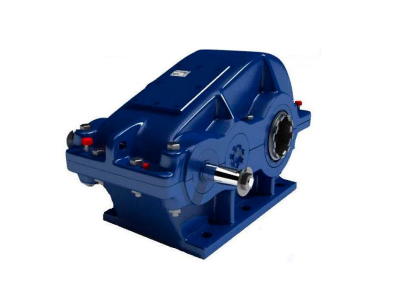

Редуктор РК-600
:
Экономия
от 0 руб.
Много
Нашли дешевле?
Номинальное передаточное число
- 8
- 10
- 12,5
- 16
- 20
- 22,4
- 31,5
- 40
- 50
Вариант сборки
Поделиться
В зависимости от комплектующих и комплектации изделия стоимость может изменяться. Точную стоимость уточняйте у менеджера.
Описание

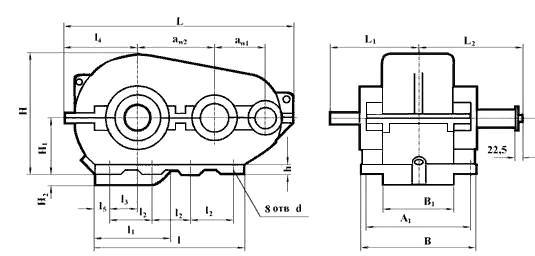

Габаритные и присоединительные размеры редуктора РК-600
aw1 | aw2 | L, не более | L1 | L2 | l, не более | l1 | l2 | l3 | l4 | l5 | B, не более | A1 | B1 | H | H1 | H2 | h | d |
400 | 600 | 1900 | 550 | 595,5 | 1360 | 870 | 350 | 250 | 639 | 200 | 660 | 590 | 472 | 965 | 400 | 200 | 40 | 32 |
Размеры конических валов редуктора РК-600
d | d1 | d3 | d4 | l | l1 | b | h | t |
90 | 83,5 | M64x4 | 130 | 170 | 130 | 22 | 14 | 9 |
Размеры концов выходных валов редуктора РК-600 под муфты
d | d1 | d2 | d0 | b | l | t |
150 m6 | 170 | М20 | 80 | 36 | 200 | 162 |
Размеры конца выходного вала редуктора РК-600 в виде зубчатой муфты
m | z | b | L, не менее | L1 | k | B | d F7 | d1 e8 |
10 | 48 | 60 | 70 | 16 | 50 | 85 | 200 | 280 |
8 | 54 | 50 | 22 | 40 | 78 | 190 | 260 |
Технические характеристики редуктора РК-600
Номинальное передаточное отношение | 8 | 10 | 12,5 | 16 | 20 | 22,4 | 31,5 | 40 | 50 | |
Номинальная частота вращения (об/мин) | 600 | 750 | 1000 | 1500 | ||||||
Допускаемый крутящий момент на тихоходном валу, Н-м | min | 3175 | 3175 | 3360 | 3150 | 3445 | 3550 | 2865 | 3370 | 3420 |
max | 4335 | 4275 | 4655 | 4250 | 4670 | 4820 | 3885 | 4590 | 4610 | |
Допускаемая радиальная консольная нагрузка приложеннаяч в середине посадочной части вала, Н | быстроходного вала | 1300 | 1200 | 1050 | 910 | |||||
тихоходного вала | 17600 | 16400 | 15000 | 12800 | ||||||
Масса, кг, не более |
2130 |
Характеристики
Тип передачи редуктора | Зубчатые |
Количество ступеней | Двухступенчатые |
Тип зубчатых колес | Цилиндрические |
Межосевое расстояние | 600 |
Масса не более, кг | 2130 |
КПД | 0,96 |
