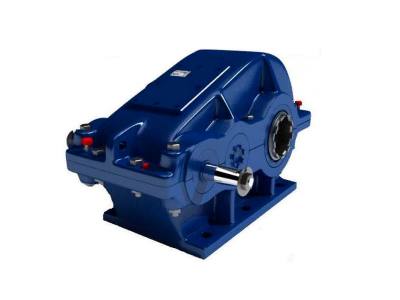

Редуктор Р-500
от 0 руб.
Много
Нашли дешевле?
Номинальное передаточное число
- 8
- 10
- 12,5
- 16
- 20
- 25
- 31,5
- 40
- 50
Вариант сборки
В зависимости от комплектующих и комплектации изделия стоимость может изменяться. Точную стоимость уточняйте у менеджера.
Описание
Габаритные и присоединительные размеры редуктора Р-500
L | l1 | l2 | l3 | l4 | B | b1 | b2 | H | h1 | h2 | d |
986 | 718 | 300 | 200 | 148 | 500 | 310 | 350 | 557 | 290 | 160 | 26 |
Размеры концов выходного вала редуктора Р-500
Размеры концов входного вала редуктора Р-500
l | d | b | t |
110 | 70 | 12 | 50,9 |
Технические характеристики редуктора Р-500
Передаточное число |
номинальное | 50 | 40 | 31,5 | 25 | 20 | 16 | 12,5 | 10 | 8 |
фактическое | 48,7 | 40,17 | 31,5 | 23,34 | 20,49 | 15,75 | 12,64 | 10,35 | 8,23 | |
Частота вращения входного вала, об/мин |
Режим работы, % | Мощность на входном валу редуктора, кВт | ||||||||
600 | Особо легкий | 71 | 65 | 59 | 50 | 40 | 35,5 | 26,5 | 20,5 | 18,4 |
ПВ=15 | 44 | 37,5 | 33 | 28 | 22,5 | 21 | 14,8 | 11,1 | 9,3 | |
ПВ=25 | 38 | 33 | 29 | 24,5 | 19,8 | 17,6 | 12,9 | 9,7 | 8,1 | |
ПВ=40 | 31,5 | 27,5 | 24,5 | 20,5 | 16,8 | 15 | 10,9 | 8,2 | 6,9 | |
ПВ=10017,7 | 14,1 | 11,5 | 9,3 | 6,6 | 5,8 | 4,3 | 3,2 | 2,8 | ||
750 | Особо легкий | 82 | 75 | 68 | 61 | 49,5 | 44 | 33,5 | 27,5 | 22,5 |
ПВ=15 | 49 | 43 | 37 | 31 | 27,5 | 24,5 | 17,4 | 13,8 | 11,6 | |
ПВ=25 | 42,5 | 37 | 32 | 27 | 24 | 21 | 15,1 | 12 | 10,1 | |
ПВ=40 | 36 | 31,5 | 27 | 23 | 20,4 | 18,1 | 12,8 | 10,2 | 8,6 | |
ПВ=10022,1 | 17,6 | 14,4 | 11,5 | 8,3 | 7,3 | 5,4 | 3,8 | 3,3 | ||
1000 | Особо легкий | 97 | 90 | 83 | 75 | 64 | 57 | 43,5 | 35,5 | 29,5 |
ПВ=15 | 52,5 | 48,5 | 43 | 35,5 | 31 | 28 | 24 | 18,1 | 14,6 | |
ПВ=25 | 46 | 42 | 37,5 | 31 | 27,5 | 24,5 | 18,1 | 15,7 | 12,7 | |
ПВ=40 | 39 | 35,5 | 32 | 26 | 23 | 20,5 | 15,4 | 13,4 | 10,8 | |
ПВ=10026,8 | 23,5 | 19,2 | 15,4 | 11 | 9,7 | 7,2 | 5,2 | 4,3 | ||
1250 | Особо легкий | 109 | 102 | 95 | 86 | 81 | 64 | 53 | 44 | 36,5 |
ПВ=15 | 57 | 52 | 47,5 | 40 | 35,9 | 31,5 | 23 | 44 | 36,5 | |
ПВ=25 | 49,5 | 44,5 | 41,5 | 35 | 31 | 27,5 | 20,5 | 18,5 | 14,7 | |
ПВ=40 | 42 | 38 | 35 | 29,5 | 25,5 | 23,5 | 17,3 | 15,7 | 12,5 | |
ПВ=100 34,5 | 26,5 | 24 | 19,3 | 13,8 | 12,1 | 9 | 6,5 | 5,4 | ||
1500 | Особо легкий | 112,5 | 111 | 104 | 96 | 90 | 81 | 63 | 52 | 43 |
ПВ=15 | 60,5 | 55 | 50 | 43,5 | 40 | 37 | 26 | 23 | 18,8 | |
ПВ=25 | 52,5 | 47,5 | 43,5 | 38 0 | 34,5 | 32 | 22,5 | 20 | 16,3 | |
ПВ=40 | 44,5 | 40,5 | 37 | 32 0 | 29 | 27 | 19,2 | 17 | 13,9 |
Характеристики
Тип передачи редуктора | Зубчатые |
Количество ступеней | Двухступенчатые |
Тип зубчатых колес | Цилиндрические |
Межосевое расстояние | 500 |
КПД | 0,96 |
