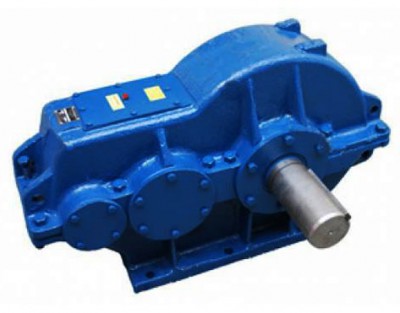

Редуктор Ц2У-400КМ
от 0 руб.
Много
Нашли дешевле?
Номинальное передаточное число
- 8
- 10
- 12,5
- 16
- 20
- 25
- 31,5
- 40
- 50
Вариант сборки
В зависимости от комплектующих и комплектации изделия стоимость может изменяться. Точную стоимость уточняйте у менеджера.
Описание

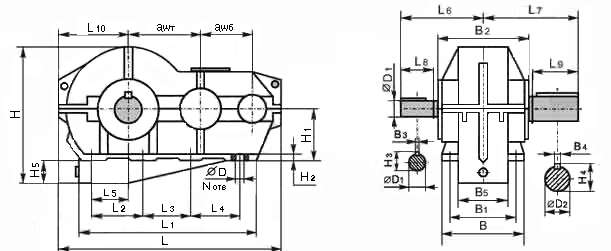

Габаритные и присоединительные размеры
| Типоразмер | i | awб | awт | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | L10 | øD | øD1 | øD2 | N | H | H1 | H2 | H3 | H4 | H5 | B | B1 | B2 | B3 | B4 | B5 |
| Ц2У-400КМ | 8-50 | 250 | 400 | 1270 | 830 | 215 | 215 | 215 | 155 | 380 | 500 | 140 | 250 | 440 | 26 | 60k6 | 140m6 | 8 | 800 | 320 | 35 | 64 | 148 | 95 | 420 | 360 | 475 (438)* | 18 | 36 | 290 |
Размеры конических концов валов редуктора Ц2У-400КМ
| Типоразмер | i | a1 | a2 | a3 | a4 | a5 | øa6 | øa7 | a8 | øa9 | b1 | b2 | b3 | b4 | b5 | øb6 | øb7 | b8 | øb9 |
| Ц2У-400КМ | авг.50 | 140 | 105 | 52,5 | 16 | 58,75 | 54,75 | 60 | 380 | М42x3 | 250 | 200 | 100 | 32 | 137 | 130 | 140 | 500 | М100x4 |
Размеры конца тихоходного вала редуктора Ц2У-400КМ в виде зубчатой полумуфты
| Типоразмер | Индекс муфты | m | z | f | øf1 | øf2 | øf3 | f4 | f5 | f6 |
| Ц2У-400КМ | М | 8 | 40 | 335 | 150 F8 | 180 | 336 | 65 | 40 | 15 |
| М1 | 6 | 56 | 170 F8 | 200 | 348 | 68 |
12 |

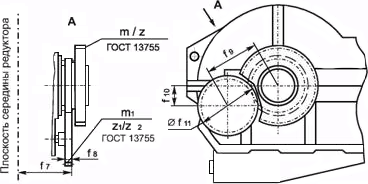

Размеры конца тихоходного вала редуктора Ц2У-400КМ в виде зубчатой полумуфты с паразитной шестерней
| Типоразмер | Индекс муфты | m | z | m1 | z1 | z2 | f7 | f8 | f9 | f10 | øf11 |
| Ц2У-400КМ | М | 8 | 40 | - | - | - | - | - | - | - | - |
| М1 | 6 | 56 | 4 | 69 | 69 | 245 | 15 | 276 | 50 | 284 |

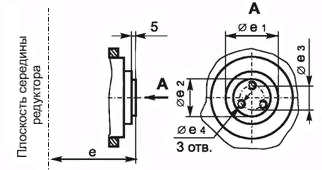

Размеры конца тихоходного вала редуктора Ц2У-400КМ для присоединения приборов и автоматики
| Типоразмер | e | øe1 | øe2 | øe3 | øe4 |
| Ц2У-400КМ | 240 | 140 h10 | 75 h8 | 55 | M8 - 7H |
Технические характеристики редуктора Ц2У-400КМ
| Номинальное передаточное отношение | 8 | 10 | 12,5 | 16 | 20 | 25 | 31,5 | 40 | 50 | ||||
| Номинальный крутящий момент на тихоходном валу Т, Нxм | Режим работы | Легкий (ПВ 15%) | 17500 | 18300 | 17700 | 17500 | 17200 | 17800 | 17900 |
15900 |
17000 |
||
| Средний (ПВ 25%) | 17700 | 17500 | 16400 |
14600 |
|||||||||
| Тяжелый (ПВ 40%) | 17000 | 17500 | 16800 | 16300 | |||||||||
| Номинальная частота вращения быстроходного вала, с-1 (об/мин) | 16, (6) (1000) | 25 (1500) | |||||||||||
| Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н | быстроходного | 7100 | 3150 | ||||||||||
| тихоход. | цилиндр. конец |
50000 |
|||||||||||
| конец вала в виде части зубчатой полумуфты |
63000 |
||||||||||||
| Масса, кг |
870 |
||||||||||||
Характеристики
| Тип передачи редуктора | Зубчатые |
| Количество ступеней | Двухступенчатые |
| Тип зубчатых колес | Цилиндрические |
| Межосевое расстояние | 400 |
| Масса не более, кг | 870 |
| КПД | 0,97 |
