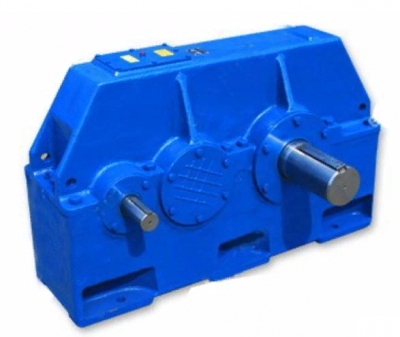

Редуктор Ц2У-315Н
:
Экономия
от 0 руб.
Много
Нашли дешевле?
Номинальное передаточное число
- 8
- 10
- 12,5
- 16
- 20
- 25
- 31,5
- 40
Вариант сборки
Поделиться
В зависимости от комплектующих и комплектации изделия стоимость может изменяться. Точную стоимость уточняйте у менеджера.
Описание
Технические характеристики редукторов Ц2У-315Н, Ц2У-355Н и Ц2У-400Н
Наименование технических Характеристик | Типоразмер редуктора | ||||
Ц2У-315Н | Ц2У-355Н | Ц2У-400Н | |||
Передаточное число |
8; 10; 12,5; 16, 20, 25, 31,5 40, 50 |
||||
Межосевое расстояние, мм | тихоходной ступени, awt | 315 | 355 | 400 | |
быстроходной ступени, аwб | 200 | 225 | 250 | ||
Допускаемая радиальная консольная нагрузка, Н | На быстр. ходном валу,Рб | вариант сборки 11, 12,13,14,15,21,22,23,24,25 | 4000 | 5000 | 7100 |
вариант сборки 31,32,33,34,35 | 2000 | 2500 | 3550 | ||
На тихоходном валу, Рт | вариант сборки 11, 12,14,15,21,22,24,25,31,32,34,35 | 22400 | 28000 | 31500 | |
вариант сборки 13,23,33 | 11200 | 14000 | 15750 | ||
Коэффициент полезного действия,не менее |
0,97 |
||||
Масса, кг (для Ин=25) справочная | 510 | 700 | 930 | ||
Объем заливаемого масла, л | 30 | 35 | 60 |

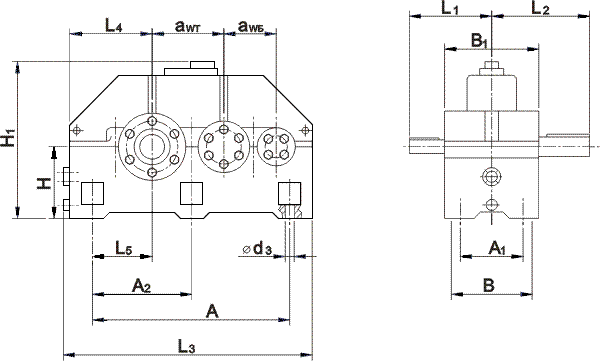

Габаритные и присоединительные размеры
Типоразмер | аwБ | аwT | A | A1 | A2 | B | H | H1 | H2 | L1 | L2 | L3 | L4 | L5 | d3 |
Ц2У-315Н | 200 | 315 | 740 | 260 | 370 | 340 | 335 | 685 | 35 | 300 | 420 | 1045 | 360 | 215 | 28 |

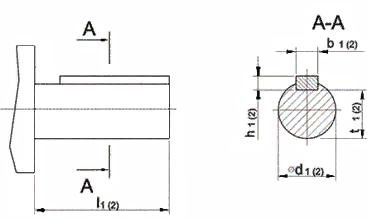

Размеры входного вала редуктора Ц2У-315Н
Типоразмер | b1 | b2 | d1 | d2 | h1 | h2 | l1 | l2 | t1 | t 2 |
Ц2У-315Н | 14 | 28 | 50k6 | 110 | 9 | 16 | 110 | 210 | 44 | 100 |
Размеры выходного вала редуктора Ц2У-355Н в виде части зубной муфты
Тип | m | z | b | L | L1 | k | В | d | d1 |
не менее | |||||||||
Ц2У-315Н...М | 6 | 40 | 35 | 275 | 106 | 25 | 65 | 110 F8 | 140/170 |
Характеристики
Тип передачи редуктора | Зубчатые |
Количество ступеней | Двухступенчатые |
Тип зубчатых колес | Цилиндрические |
Межосевое расстояние | 315 |
Масса не более, кг | 510 |
КПД | 0,97 |
