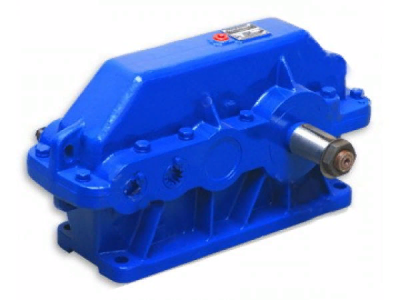

Редуктор Ц2У-160 (1Ц2У-160)

от 0 руб.

Много

Нашли дешевле?

Номинальное передаточное число

8
10
12,5
16
20
25
31,5
40

Вариант сборки

В зависимости от комплектующих и комплектации изделия стоимость может изменяться. Точную стоимость уточняйте у менеджера.

Описание

Технические характеристики редукторов Ц2У (1Ц2У)

Показатель редуктора			Типоразмер редуктора
			Ц2У-100	Ц2У-125	Ц2У-160	Ц2У-200	Ц2У-250
			1Ц2У-100	1Ц2У-250	1Ц2У-160	1Ц2У200	1Ц2У-250
Номинальное передаточное число			8; 10; 12,5; 16;20; 25; 31,5, 40

Номинальный крутящий момент на выходном валу при длительной работе с постоянной нагрузкой, Н•м		Непрерывный (Н) ПВ=100%	315	630	1250	2500	5000



Номинальный крутящий момент на выходном валу при работе редуктора в повторно-кратковременных режимах, H•м		Номинальный крутящий момент тяжелый (Т) ПВ=40%	315	630	1600	3150	6300


		Средний (С) ПВ=25%			2000	4000	8000

		Легкий (Л) ПВ=15%			2500	5000	10000

Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части, Н	Входного вала Fвх	Непрерывный (Н) ПВ=100%	500	750	1000	2240	3150

		Тяжелый (Т) ПВ=40%			1150	2500	3550

		Средний (С) ПВ=25%			1280	2800	4000

		Легкий (Л) ПВ=15%			1450	3150	4500

	Выходного вала Fвых	Непрерывный (Н) ПВ=100%	4500	6300	9000	12500	18000

		Тяжелый (Т) ПВ=40%			10000	14000	20000

		Средний (С) ПВ=25%			11200	16000	22400

		Легкий (Л) ПВ=15%			12500	18000	25000

КПД, не менее			0,97
Масса редуктора, кг, не более		с чугунным корпусом	37	55	95	170	310
		с алюминиевым корпусом	21	31,5	57	-	-

Габаритные и присоединительные размеры

Тип редуктора	а_w2	a_w1	L	L₁	1	11	l₂	l₃	Н	H₁	A	A₁	d	B	B₁	h
			не более													Чугун. корпус	Алюмин. корпус
Ц2У-160	160	100	557	475	200	135	170	224	345	170	425	140	24	206	195	-	22±³

Размеры конических валов редуктора Ц2У-160 (1Ц2У-160)

Тип редуктора	вал	d	d₁	I	I₁	b	t
Ц2У-160 (1Ц2У-160)	вх	25	М16х1,5	60	42	5	13,45
Ц2У-160 (1Ц2У-160)	вых	55	М36х3,0	110	82	14	28,95

Размеры цилиндрических валов редуктора Ц2У-160 (1Ц2У-160)

Тип редуктора	вал	d	I	b	t
Ц2У-160 (Ц2У-160)	вх	22	42	6	24,5
Ц2У-160 (Ц2У-160)	вых	50	105	14	53,5

Характеристики

Тип передачи редуктора	Зубчатые
Количество ступеней	Двухступенчатые
Тип зубчатых колес	Цилиндрические
Межосевое расстояние	160
Номинальный крутящий момент, Нм	315
Масса не более, кг	95
КПД	0,97
