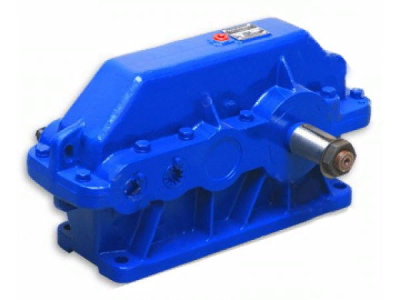

    Редуктор Ц2У-125 (1Ц2У-125)

    Главная
    -
    Каталог
    -
    Редукторы и мотор-редукторы
    -
    Цилиндрические редукторы
    -
    Двухступенчатые цилиндрические редукторы
    -
    Редукторы Ц2У
    -Редуктор Ц2У-125 (1Ц2У-125)
    Диаметр резьбы
    Редуктор Ц2У-125 (1Ц2У-125)
    :
    Экономия
    от 0 руб.
    Много
    Нашли дешевле?
    Номинальное передаточное число
    • 8
    • 10
    • 12,5
    • 16
    • 20
    • 25
    • 31,5
    • 40
    Вариант сборки
    Поделиться

    В зависимости от комплектующих и комплектации изделия стоимость может изменяться. Точную стоимость уточняйте у менеджера.
    • Описание
    • Характеристики
    • Отзывы
    • Задать вопрос
    Описание

    Технические характеристики редукторов Ц2У (1Ц2У)

    Показатель редуктора

    Типоразмер редуктора

    Ц2У-100 Ц2У-125 Ц2У-160 Ц2У-200 Ц2У-250
    1Ц2У-100 1Ц2У-250 1Ц2У-160 1Ц2У200 1Ц2У-250
    Номинальное передаточное число

    8; 10; 12,5; 16;20; 25; 31,5, 40

    Номинальный крутящий момент на выходном валу при длительной работе с постоянной нагрузкой, Н•м Непрерывный (Н) ПВ=100% 315 630 1250 2500 5000
    Номинальный крутящий момент на выходном валу при работе редуктора в повторно-кратковременных режимах, H•м Номинальный крутящий момент тяжелый (Т) ПВ=40% 315 630 1600 3150 6300
    Средний (С) ПВ=25% 2000 4000 8000
    Легкий (Л) ПВ=15% 2500 5000 10000
    Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части, Н Входного вала Fвх Непрерывный (Н) ПВ=100% 500 750 1000 2240 3150
    Тяжелый (Т) ПВ=40% 1150 2500 3550
    Средний (С) ПВ=25% 1280 2800 4000
    Легкий (Л) ПВ=15% 1450 3150 4500
    Выходного вала Fвых Непрерывный (Н) ПВ=100% 4500 6300 9000 12500 18000
    Тяжелый (Т) ПВ=40% 10000 14000 20000
    Средний (С) ПВ=25% 11200 16000 22400
    Легкий (Л) ПВ=15% 12500 18000 25000
    КПД, не менее

    0,97

    Масса редуктора, кг, не более с чугунным корпусом 37 55 95 170 310
    с алюминиевым корпусом 21 31,5 57 - -

    Габаритные и присоединительные размеры

    Редуктор Ц2У схема

    Тип редуктора аw2 aw1 L L1 1 11 l2 l3 Н H1 A A1 d B B1 h
    не более Чугун. корпус Алюмин. корпус
    Ц2У-125 (1Ц2У-125) 125 80 446 375 160 106 145 206 272 132 335 125 19 175 165 - 22±3

    Размеры конических валов редуктора Ц2У-125 (1Ц2У-125)

    Схема конических валов редуктора Ц2У

    Тип редуктора вал d d1 I I1 b t
    Ц2У-125 (1Ц2У-125) вх 20 М12х1,25 50 36 4 10,6
    вых 45 М30х2,0 110 82 12 23,45

    Размеры цилиндрических валов редуктора Ц2У-125 (1Ц2У-125)

    Схема цилиндрических валов редуктора Ц2У


    Тип редуктора вал d I b t
    Ц2У-125 (1Ц2У-125 вх 18 36 6 20,5
    вых 40 82 12 43

    Характеристики
    Тип передачи редуктора Зубчатые
    Количество ступеней Двухступенчатые
    Тип зубчатых колес Цилиндрические
    Межосевое расстояние 125
    Номинальный крутящий момент, Нм 315
    Масса не более, кг 55
    КПД 0,97
