Редуктор Ц2Н-710
:
Экономия
от 0 руб.
Много
Нашли дешевле?
Номинальное передаточное число
- 8
- 9
- 10
- 11,2
- 12,5
- 14
- 16
- 18
- 20
- 22,4
- 25
- 28
- 31,5
- 35,5
- 40
- 45
- 50
Вариант сборки
Поделиться
В зависимости от комплектующих и комплектации изделия стоимость может изменяться. Точную стоимость уточняйте у менеджера.
Описание

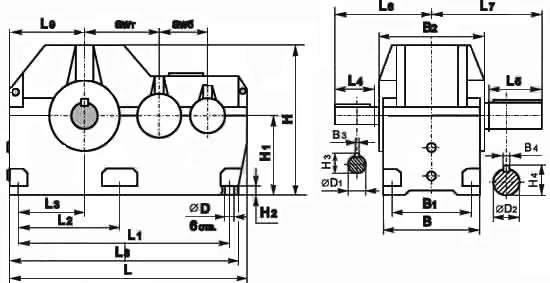

Габаритные и присоединительные размеры
i | awб | awт | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | øD | øD1 | øD2 | H | H1 | H2 | H3 | H4 | B | B1 | B2 | B3 | B4 |
8-28 | 450 | 710 | 2250 | 2010 | 1060 | 660 | 210 | 410 | 660 | 870 | 2160 | 742 | 125m6 | 250m6 | 1400 | 710 | 60 | 132 | 262 | 740 | 600 | 780 | 32 | 56 | |
31,5-50 | 170 | 620 | 100m6 | 106 | 28 |
Размеры конца тихоходного вала редуктора Ц2Н-710 в виде зубчатой полумуфты
f | øf1 | øf2 | øf3 | f4 | f5 | f6 | m | z |
545 | 200F8 | 290 | 504 | 90 | 60 | 20 | 12 | 40 |
Размеры конца тихоходного вала редуктора Ц2Н-710 для присоединения приборов и автоматики
e | øe1 | øe2 | øe3 | øe4 |
410 | 260h10 | 75h9 | 55 | M8-7H |
Размеры присоединительных элементов для струйной системы смазки редукторов
Необходимость струйной системы смазки при передаточных отношениях | Диаметр трубы коллектора, øg | Размеры под патрубок для отвода масла | ||||
8,0 / 35,5 | 40,0; 45,0; 50,0 | G11/2 - B | 110 | 210 | М16-7Н | 170 |
требуется струйная смазка | струйная смазка не требуется | |||||
Технические характеристики редуктора Ц2Н-710
Номинальное передаточное отношение |
8; 9; 10; 11,2; 12,5; 14; 16; 18; 20; 22,4; 25; 28; 31,5; 35,5; 40; 45; 50 |
||
Номинальный крутящий момент на выходном валу, Н*м, min/max |
100000/ 100000 |
||
Номинальная передаваемая мощность, кВт, max/min |
982/314 |
||
Габаритные размеры, мм |
длина (L) |
2250 |
|
ширина (B) |
740 |
||
высота (H) |
1400 |
||
Варианты сборки |
11, 12, 13, 14, 15, 21, 22, 23, 24, 25, 31, 32, 33, 34, 35 |
||
Масса, кг, не более |
4920 |
Характеристики
Тип передачи редуктора | Зубчатые |
Количество ступеней | Двухступенчатые |
Тип зубчатых колес | Цилиндрические |
Межосевое расстояние | 710 |
Масса не более, кг | 4920 |
КПД | 0,97 |
