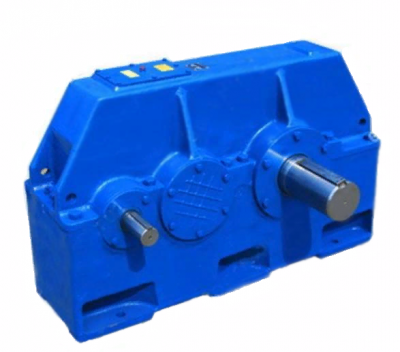

Редуктор Ц2Н-450
:
Экономия
от 0 руб.
Много
Нашли дешевле?
Номинальное передаточное число
- 8
- 10
- 12,5
- 16
- 20
- 25
- 31,5
- 40
- 50
Вариант сборки
Поделиться
В зависимости от комплектующих и комплектации изделия стоимость может изменяться. Точную стоимость уточняйте у менеджера.
Описание
Габаритные и присоединительные размеры
Тип | аw1 | аw2 | аw3 | L | l0 | l1 | l2 | l3 | l4 | B | B1 | B2 | H | H1 | d |
1Ц2Н-450 | - | 280 | 450 | 1470 | 260 | 530 | 500 | 650 | 1060 | 630 | 590 | 515 | 955 | 475 | 35 |
Размеры цилиндрических валов редуктора Ц2Н-450
d | t | b | d | |
размеры входного вала | 80m6 | 85 | 22 | 170 |
размеры выходного вала | 160m6 | 169 | 40 | 300 |
Размеры конических концов валов редуктора Ц2Н-450
d | d1 | l | l1 | b | L | t | |
Размеры входного вала | 80 | 73,5 | 170 | 130 | 20 | 500 | 78 |
Размеры выходного вала | 160 | 148 | 300 | 240 | 36 | 650 | 156 |
Размеры конца тихоходного вала редуктора Ц2Н-450 в виде зубчатой полумуфты
Тип | m | z | d | d1 | B | b | k | l |
1Ц2Н-450 | 10 | 40 | 160F8 | 200 | 70 | 50 | 40 | 400 |
Размеры конца выходного вала редуктора Ц2У-400КМ для подключения приборов и автоматики
Тип | d1 | d2 | d3 | d4 | l |
1Ц2Н-450 | 180h10 | 75h9 | 55 | M8 | 5 |
Технические характеристики редуктора Ц2Н-450
Передаточное число | 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50 | |||
Номинальный крутящий момент на выходном валу, кНм | min |
35,5 |
||
max |
35,5 |
|||
Номинальная передаваемая мощность, кВт | min |
112 |
||
max |
697 |
|||
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части вала, кН | Выходного | min |
71 |
|
max |
71 |
|||
Входного |
min |
6,3 |
||
max |
10 |
|||
Масса, кг, не более |
1 530 |
Характеристики
Тип передачи редуктора | Зубчатые |
Количество ступеней | Двухступенчатые |
Тип зубчатых колес | Цилиндрические |
Межосевое расстояние | 450 |
Масса не более, кг | 1530 |
КПД | 0,97 |
