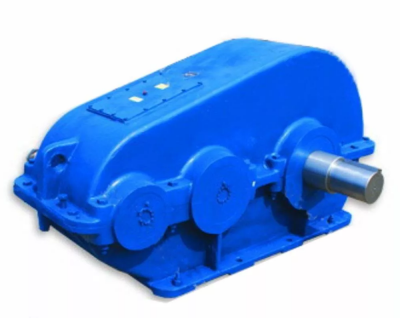

Редуктор РМ-750

от 0 руб.

Много

Нашли дешевле?

Номинальное передаточное число

8
10
12,5
16
20
25
31,5
40
50

Вариант сборки

В зависимости от комплектующих и комплектации изделия стоимость может изменяться. Точную стоимость уточняйте у менеджера.

Описание

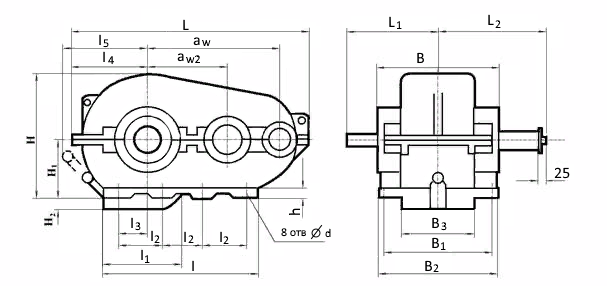

Габаритные и присоединительные размеры редуктора РМ-750

Тип	a_w	a_w2	L	L₁	L₂	l	l₁	l₂	l₃	l₄	l₅	B	B₁	B₂	B₃	H	H₁	H₂	h	d	Масса, кг
РМ-750	750	450	1448	450	475	1025	620	275	230	491	525	510	450	510	356	743	320	130	35	25	1030

Размеры концов входных валов редуктора РМ-750

Тип	d	d₁	d₃	d_{4 (не более)}	l	l₁	b	h	t

РМ-750	60	54,75	М42´З	94	140	105	16	10	6

Размеры концов выходных валов редуктора РМ-750

Под муфты

Тип	dm6	d₁	b	l	t
РМ-750	110	130	28	165	120

В виде зубчатой муфты

Тип	m	z	b	L	L₁ , не менее	k	В	d F7	d₁ f9

РМ-750	6	56	40	75	16	32	68	170	260

Технические характеристики редукторов РМ

Частота вращения входного вала, об/мин	P_Бmax	P_Тmax	P_Mmax	P_Бmax	P_Тmax	P_Mmax	P_Бmax	P_Тmax	P_Mmax	P_Бmax	P_Тmax	P_Mmax
	P_Бmax	P_Тmax	P_Mmax	P_Бmax	P_Тmax	P_Mmax	P_Бmax	P_Тmax	P_Mmax	P_Бmax	P_Тmax	P_Mmax
	РМ-250			РМ-350			РМ-400			РМ-500
600	3,1	24	19,1	3,8	24	18,4	3,3	27	24,9	4,3	23,5	21,3
750	2,9	22	17,6	3,5	22,5	16,9	3	25,5	23,6	4	22	19,6
1000	2,6	20,5	16	3,1	20	16	2,7	22,5	21,65	3,5	19,5	17,7
1250	2,4	19	15	2,9	18,5	14	2,5	22	20,25	3,2	18	16,4
1500	2,4	18,5	14,2	2,9	17,5	13,7	2,3	21	20,1	3	17	16,45
	РМ-650			РМ-750			РМ-850			РМ-1000
600	4,5	114	113	6,7	105	113,3	14	150	163,2	13	176	199
750	4,3	110	106,3	6,3	97,5	105	13	137	152,2	12	164	184,3
1000	3,8	96	97,6	5,5	88,5	96,1	11,5	124	137,8	10,5	150	168,2
1250	3,35	90,5	91	5	81,5	89,7	10,5	119	127,8	10	134	157
1500	3,1	86,5	89	4,6	79	89,2	9,9	111	124,4	9,1	128	154

, где
- P_Б_ma_x- максимально допустимая консольная нагрузка на входном валу, кН;
- P_Т_ma_x- максимально допустимая консольная нагрузка на выходном валу, кН;
- P_Mma_x-максимально допустимая консольная нагрузка на выходном валу в виде части зубчатой муфты, кН.

Характеристики

Тип передачи редуктора	Зубчатые
Количество ступеней	Двухступенчатые
Тип зубчатых колес	Цилиндрические
Межосевое расстояние	750
Масса не более, кг	1030
КПД	0,97
