Редуктор РМ-250

Цена по запросу

Много

Нашли дешевле?

Номинальное передаточное число

8
10
12,5
16
20
25
31,5
40
50

Вариант сборки

В зависимости от комплектующих и комплектации изделия стоимость может изменяться. Точную стоимость уточняйте у менеджера.

Описание

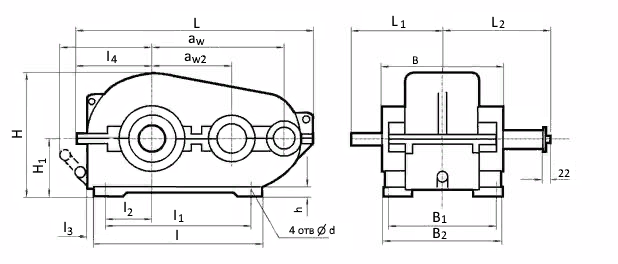

Габаритные и присоединительные размеры

Тип	a_w	a_w2	L	L₁	L₂	l	l₁	l₂	l₃	l₄	l₅	B	B₁	B₂	H	H₁	h	d	Масса, кг
РМ-250	250	150	540	200	238,5	320	235	45	50	189	249	230	190	230	312	160	22	17	85

Размеры концов входных валов редуктора РМ-250

Тип	d	d₁	d₃	d_{4 (не более)}	l	l₁	b	h	t

РМ-250	30	27,1	М20´1,5	50	80	58	5	5	3

Размеры концов выходных валов редуктора РМ-250

Под муфты

Тип	dm6	d₁	b	l	t
РМ-250	55	65	16	82	60

В виде зубчатой муфты

Тип	m	z	b	L	L₁ , не менее	k	В	d F7	d₁ f9

РМ-250	3	40	20	39,5	29,5	20	35	72	95

Технические характеристики редукторов РМ

Частота вращения входного вала, об/мин	P_Бmax	P_Тmax	P_Mmax	P_Бmax	P_Тmax	P_Mmax	P_Бmax	P_Тmax	P_Mmax	P_Бmax	P_Тmax	P_Mmax
	P_Бmax	P_Тmax	P_Mmax	P_Бmax	P_Тmax	P_Mmax	P_Бmax	P_Тmax	P_Mmax	P_Бmax	P_Тmax	P_Mmax
	РМ-250			РМ-350			РМ-400			РМ-500
600	3,1	24	19,1	3,8	24	18,4	3,3	27	24,9	4,3	23,5	21,3
750	2,9	22	17,6	3,5	22,5	16,9	3	25,5	23,6	4	22	19,6
1000	2,6	20,5	16	3,1	20	16	2,7	22,5	21,65	3,5	19,5	17,7
1250	2,4	19	15	2,9	18,5	14	2,5	22	20,25	3,2	18	16,4
1500	2,4	18,5	14,2	2,9	17,5	13,7	2,3	21	20,1	3	17	16,45
	РМ-650			РМ-750			РМ-850			РМ-1000
600	4,5	114	113	6,7	105	113,3	14	150	163,2	13	176	199
750	4,3	110	106,3	6,3	97,5	105	13	137	152,2	12	164	184,3
1000	3,8	96	97,6	5,5	88,5	96,1	11,5	124	137,8	10,5	150	168,2
1250	3,35	90,5	91	5	81,5	89,7	10,5	119	127,8	10	134	157
1500	3,1	86,5	89	4,6	79	89,2	9,9	111	124,4	9,1	128	154

, где
- P_Б_ma_x- максимально допустимая консольная нагрузка на входном валу, кН;
- P_Т_ma_x- максимально допустимая консольная нагрузка на выходном валу, кН;
- P_Mma_x-максимально допустимая консольная нагрузка на выходном валу в виде части зубчатой муфты, кН.

Характеристики

Тип передачи редуктора	Зубчатые
Количество ступеней	Двухступенчатые
Тип зубчатых колес	Цилиндрические
Межосевое расстояние	250
Масса не более, кг	85
КПД	0,97
